Hvorfor er det vigtigt at kontrollere knivens frigang og overlapning for klippekvaliteten af ​​HJ-DZ-300?

Ved præcisionsfremstilling af transformerkernelamineringer bestemmer forskydningsprocessen direkte den magnetiske ydeevne, stablingsfaktor og dimensionsnøjagtighed af den færdige kerne. Blandt alle justerbare parametre på en klippelinje i siliciumstål er klingeafstand og klingeoverlapning de to mest kritiske variabler, der adskiller højkvalitetsoutput fra afvist materiale. For HJ-DZ-300 klippelinje i siliciumstål , at mestre disse justeringer er ikke blot en vedligeholdelsesrutine – det er hjørnestenen i at opnå ensartede, gratfrie og formstabile lamineringer. Denne artikel undersøger, hvorfor disse parametre kræver streng kontrol, hvordan de interagerer med maskinens servodrevne arkitektur, og hvilke praktiske fordele producenter opnår ved præcis kalibrering.

1. Det fysiske grundlag for klipning: Hvorfor clearance og overlapning betyder noget

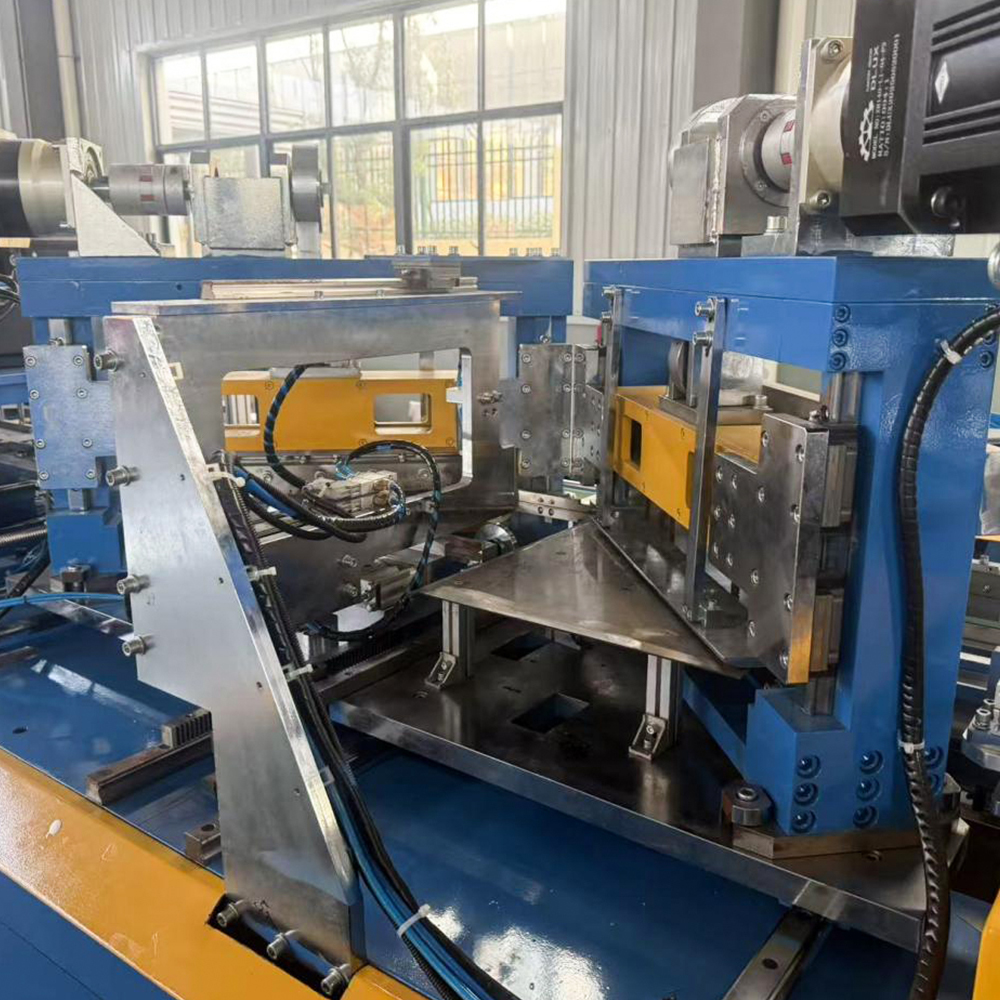

Klipning er en brudbaseret proces, ikke en skærende handling. Når den øverste klinge falder ned mod den nederste klinge, trækker den siliciumstålpladen ind, hvilket starter revner, der breder sig fra begge sider, indtil de mødes. Bladfrigang —det vandrette mellemrum mellem de øvre og nedre blade — bestemmer, hvor disse revnelinjer skærer hinanden. Hvis frigangen er for stor, savner revnerne hinanden, hvilket giver en ru, revet kant med markante grater og en bred brudzone. Hvis frigangen er for lille, udøver bladene overdreven belastning, accelererer slid og genererer varme, der kan ændre de magnetiske egenskaber af kornorienteret siliciumstål.

Klingen overlapper hinanden omvendt er den lodrette indtrængningsdybde af den øvre klinge forbi den nederste klinges skærekant. Denne parameter styrer mængden af ​​materiale, der udsættes for samtidig kompression og spænding. Utilstrækkelig overlapning resulterer i ufuldstændig adskillelse, efterlader faner eller hængende stykker, der beskadiger efterfølgende stablingsoperationer. For stort overlap øger friktion og bladafbøjning, hvilket forårsager kantbølger og mikrorevner, der forringer lamineringens stablefaktor. På HJ-DZ-300 klippelinje i siliciumstål , skal begge parametre indstilles inden for snævre tolerancer – typisk frigang ved 5–8 % af materialetykkelsen og overlapning ved 0,3–0,5 mm for 0,23–0,35 mm siliciumstål – for at opnå grathøjde under 0,03 mm krævet af transformerkernestandarder.

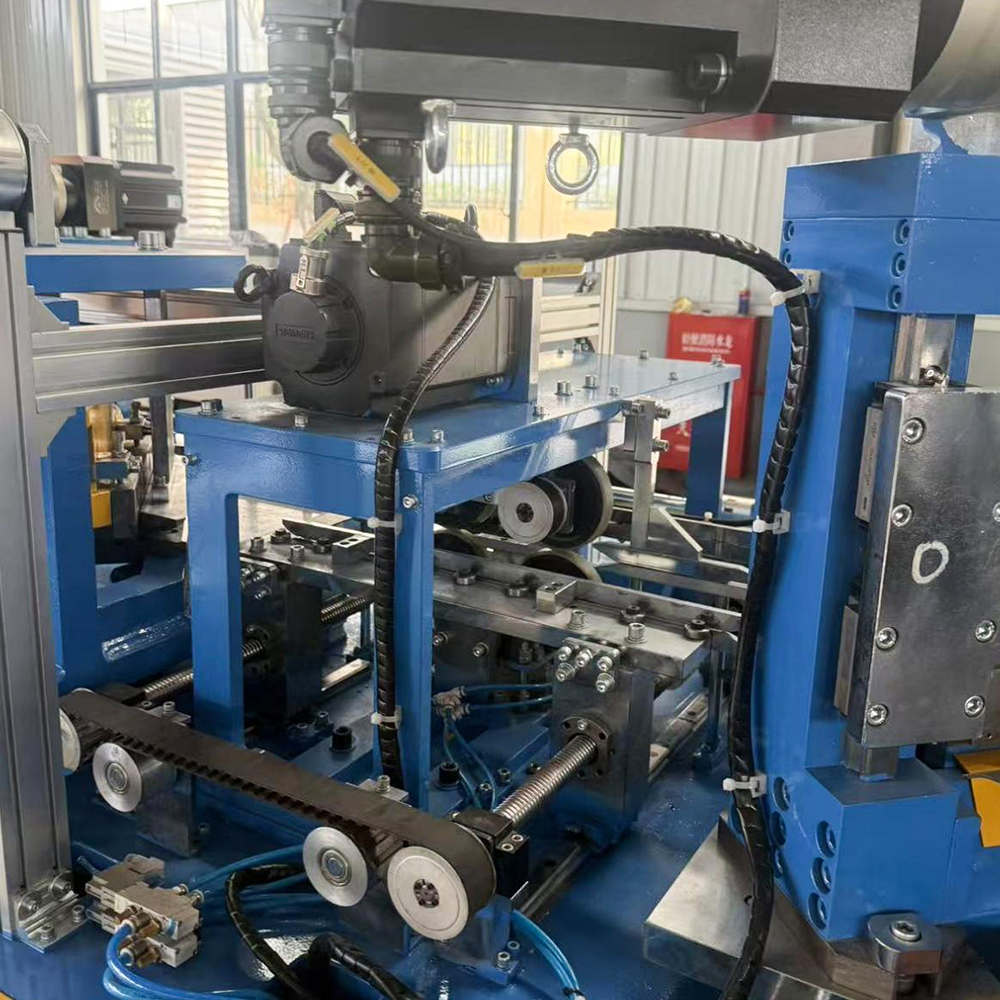

Jiangsu Jingtianxia Electric Technology Co., Ltd. har integreret denne fysiske forståelse i HJ-DZ-300 klippelinje i siliciumstål ved at udstyre den med et digitalt bladgab-justeringssystem. I modsætning til manuelle shim-baserede opsætninger, bruger dette system servodrevne kiler, der gør det muligt for operatører at gemme og genkalde clearance/overlap værdier for forskellige materialekvaliteter. Denne funktion adresserer direkte variabiliteten introduceret af spolebatchforskelle og sikrer, at silicium stål klipning udstyr opretholder gentagelig præcision på tværs af produktionskørsler.

2. Klassificering af forskydningskvalitetsfaktorer på HJ-DZ-300

For systematisk at forstå, hvorfor vingekontrol er afgørende, kan vi opdele skærekvalitetsegenskaberne i tre indbyrdes forbundne kategorier: kantgeometri, dimensionsstabilitet og materialeintegritet. Hver kategori reagerer forskelligt på clearance og overlapningsjusteringer, og hver kategori påvirker direkte den endelige transformatorkerneydelse.

2.1 Kantgeometri: Burrhøjde og væltning

Kantgeometri er den mest synlige indikator for klippekvalitet. Grater - de hævede, skarpe fremspring langs den afskårne kant - styres primært af knivens frigang. På HJ-DZ-300 klippelinje i siliciumstål , Siemens motion control system overvåger knivens position i realtid, og kompenserer for termisk udvidelse under kontinuerlig drift. Når frigangen er optimeret til en specifik materialetykkelse (f.eks. 0,27 mm), flugter brudplanerne perfekt, hvilket giver et rent brud med minimal væltning (den afrundede fordybning på den øverste kant). For stor frigang øger væltedybden, hvilket reducerer det effektive magnetiske tværsnitsareal og øger hvirvelstrømstab i den samlede kerne.

Jiangsu Jingtianxia Electric Technology Co., Ltd. leverer en dedikeret kalibreringsprocedure for HJ-DZ-300 klippesystem , ved at bruge teststrimler fra hver ny spole for at verificere kantkvaliteten før fuld produktion. Denne procedure, der er dokumenteret i maskinens HMI, guider operatører gennem en trinvis justering af frigang baseret på målt grathøjde, hvilket sikrer, at kantgeometrien forbliver inden for ISO 9013:2017-tolerancerne, selv ved behandling af højpermeabilitetskvaliteter som 23ZH85.

2.2 Dimensionsstabilitet: Længde nøjagtighed og firkantethed

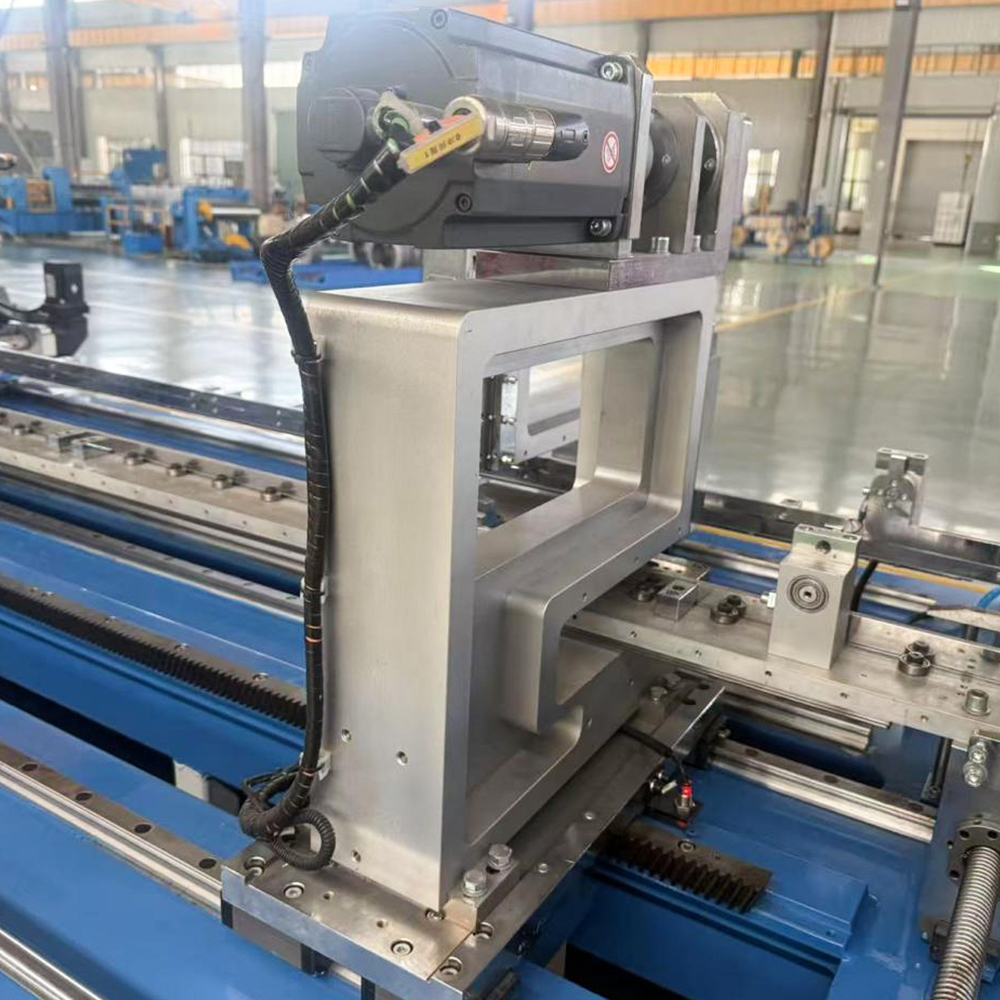

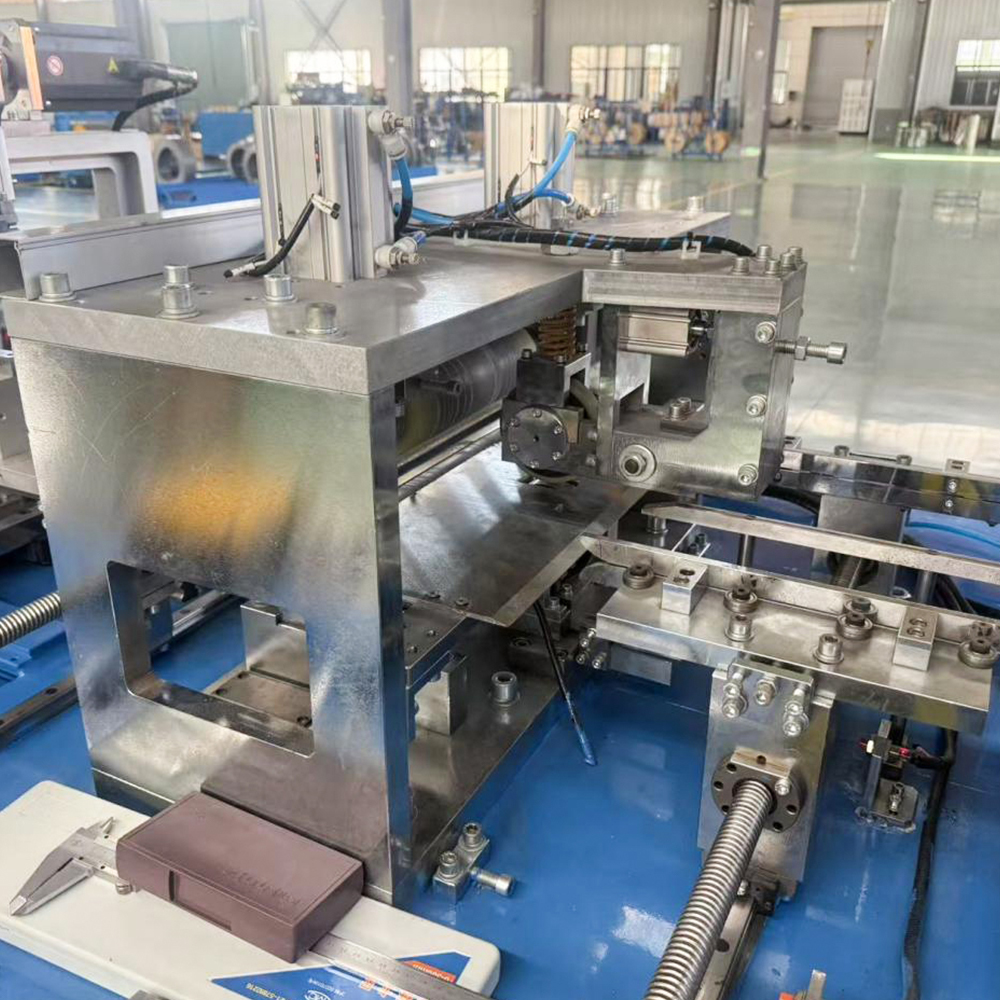

Mens mange antager, at længdenøjagtigheden udelukkende afhænger af fremføringsvalsens servo, påvirker bladoverlapning indirekte dimensionsstabiliteten. Når overlapningen er indstillet for højt, afbøjes den øverste klinge en smule under indtrængning, hvilket skaber et tilspidset snit, der afviger fra den programmerede forskydningslinje. Denne effekt forstærkes på smallere strimler (under 50 mm bredde), hvor bladafbøjningen bliver en betydelig procentdel af strimlens bredde. Den HJ-DZ-300 klippelinje i siliciumstål afbøder dette gennem sit stive C-rammedesign og præbelastede lineære føringer, men overlapning skal stadig kalibreres for at matche materialets flydespænding. For eksempel kræver stærkt kornorienterede stål med højere hårdhed en let reduceret overlapning for at forhindre bladafbøjning, hvorimod ikke-orienterede stål af lavere kvalitet kan tolerere dybere penetration.

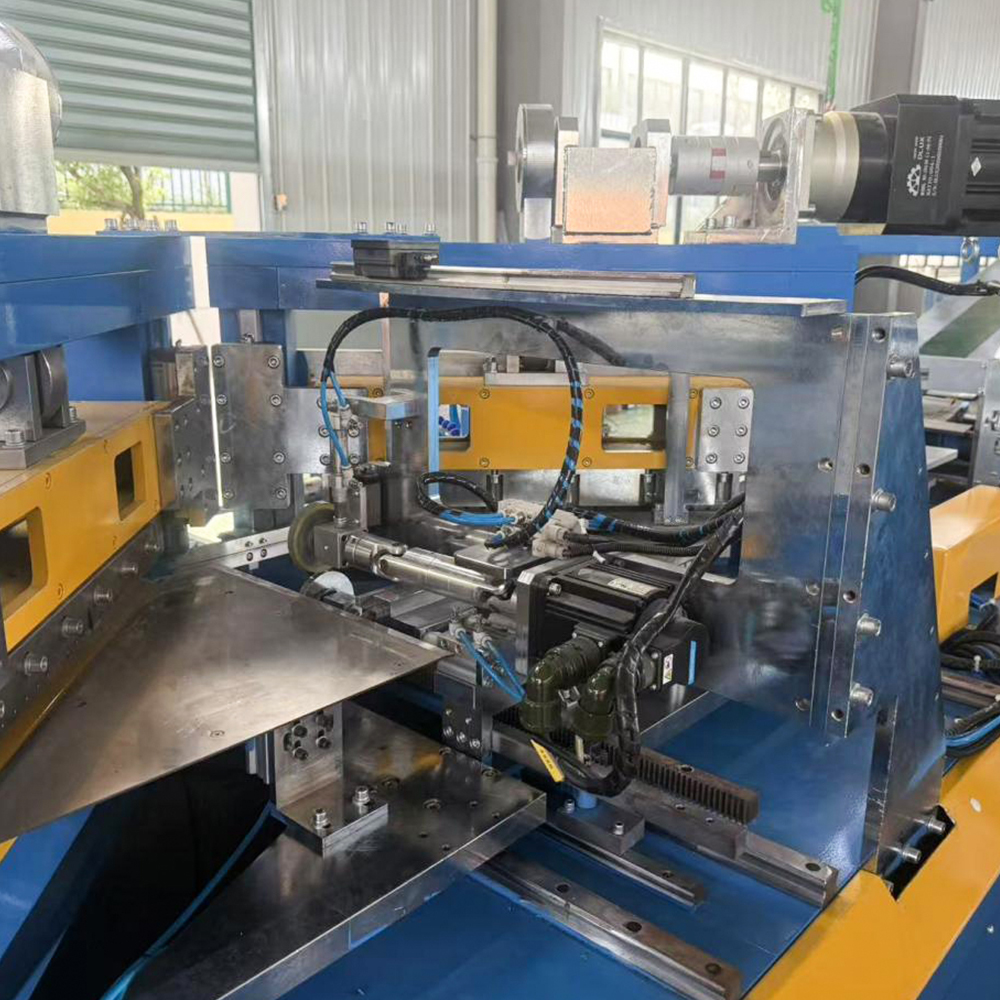

Desuden maskinens fuldt servodrevet arkitektur integrerer klipning med stanseoperationer (hulstansning og V-stansning) i en enkelt omgang. Enhver dimensionsfejl, der indføres af ukorrekt overlapning, forplanter sig til de udstansede funktioner, forkert justering af stablingshuller og påvirker kernesamlingen. Den digitale overlapningskontrol på HJ-DZ-300 klippelinje giver operatører mulighed for at indstille overlapningsværdier med 0,01 mm opløsning, hvilket er afgørende for at opretholde den ±0,05 mm længdetolerance, der kræves for højeffektive distributionstransformatorkerner.

2.3 Materialeintegritet: Stress, belægning og magnetiske egenskaber

Siliciumstål er belagt med et isolerende lag (normalt C-5 eller C-6 belægning) for at minimere interlaminære hvirvelstrømstab. For stor klingefrigang eller overlapning inducerer yderligere forskydningsspænding, der kan delaminere eller mikrorevne denne belægning langs den afskårne kant. Selv hvis grater fjernes i et efterfølgende afgratningstrin, forbliver den underliggende materialespænding. Den HJ-DZ-300 klippelinje i siliciumstål reducerer denne risiko ved at anvende en lavt støj, lavt slag forskydningssekvens der bruger kontrollerede accelerationsprofiler til ramlen. Denne sekvens, kombineret med optimeret overlap, sikrer, at den plastiske deformationszone ikke strækker sig mere end 0,5 mm fra den skårne kant, hvilket bevarer kornorienteringen og belægningsvedhæftningen i kernens aktive område.

Jiangsu Jingtianxia Electric Technology Co., Ltd. har valideret denne tilgang gennem omfattende test på 0,30 mm M4-kvalitetsstål, hvilket viser, at korrekte bladindstillinger reducerer nedbrydning af kernetab med op til 8 % sammenlignet med dårligt justerede linjer. Denne ydeevnefordel er især værdifuld for producenter, der producerer kerner til premium-effektivitetstransformatorer, hvor hver watt tabsreduktion oversættes til håndgribelige energibesparelser over produktets livscyklus.

Tabellen ovenfor opsummerer, hvordan hver kvalitetsfaktor relaterer sig til vingeparametre og de tilsvarende tekniske foranstaltninger implementeret på HJ-DZ-300 klippelinje i siliciumstål . Denne systematiske tilgang giver operatører mulighed for at prioritere justeringer baseret på den mest kritiske defekttilstand for en given ordre.

3. Praktisk kontrolstrategi og operationelle fordele

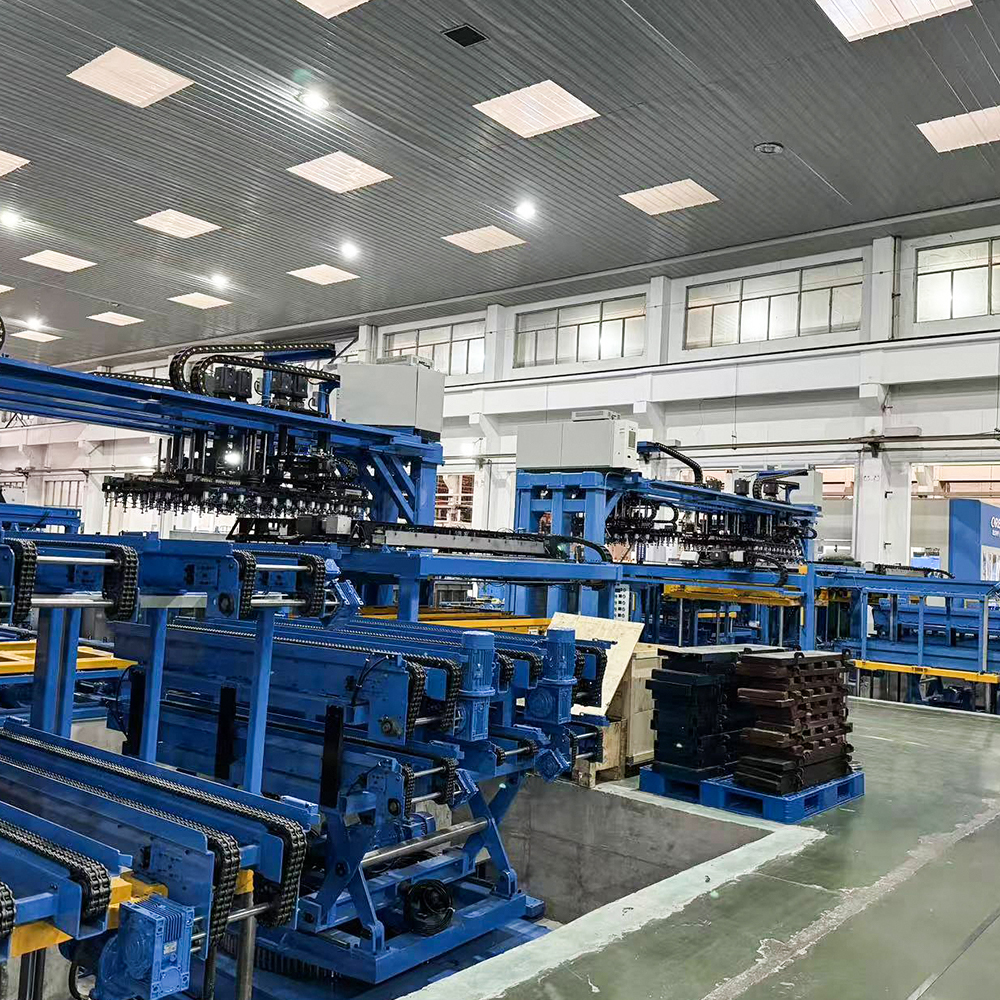

Implementering af effektiv bladfrigang og overlapningskontrol på HJ-DZ-300 klippelinje i siliciumstål følger en struktureret arbejdsgang, der kombinerer forudindstillet validering, overvågning i processen og adaptiv kompensation. Nedenfor er den anbefalede trinvise procedure, som Jiangsu Jingtianxia Electric Technology Co., Ltd. træner alle kunder til at udføre under idriftsættelse af maskinen og ugentlig vedligeholdelse.

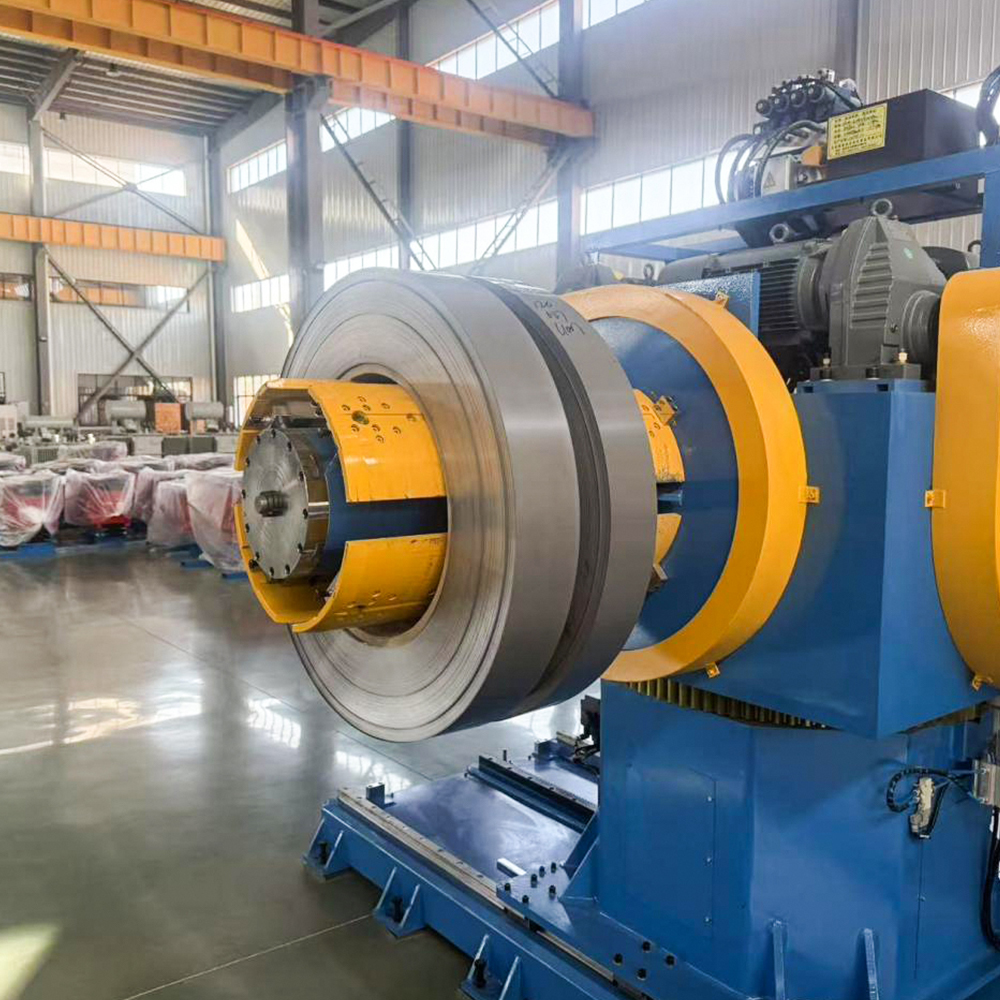

1. Materiel kvalifikation – Mål den faktiske tykkelse og hårdhed af hver ny spolebatch ved hjælp af den indbyggede tykkelsesmåler; indtast disse værdier i kontrolpanelet for automatisk at genberegne den anbefalede frigang (5–8 % af tykkelsen) og den overlappende basisværdi.
2. Test cut validering – Kør 10–15 teststrimler ved de beregnede indstillinger; mål grathøjden med et digitalt mikrometer og kontroller væltedybden ved hjælp af en optisk komparator. Juster frigangen i trin på 0,005 mm, indtil grathøjden stabiliserer sig under 0,03 mm.
3. Dynamisk overlapning – Øg overlapningen gradvist fra basisværdien, indtil skærekanten viser en ensartet forskydningszone (ca. 1/3 af materialetykkelsen). Hvis der opstår kantbølger, skal du reducere overlapningen med 0,02 mm og kontrollere længdenøjagtigheden på en koordinatmålemaskine.
4. Gem den optimerede opskrift – Gem den endelige frigang og overlapningsværdier i maskinens receptdatabase under den specifikke materialekvalitet og -tykkelse. Dette muliggør øjeblikkelig genkaldelse til fremtidige kørsler, hvilket eliminerer forsinkelser med trial-and-error.
5. Periodisk re-verifikation – Hver 8. produktionstime eller efter 5.000 forskydningscyklusser, kør en hurtig teststrimmel for at registrere knivslid; brug den automatiske slidkompensationsfunktion, der justerer frigangen gradvist for at opretholde ensartet kantkvalitet.

Producenter, der anvender denne kontrolstrategi, rapporterer om flere kvantificerbare fordele. For det første falder skrotraterne på grund af kantfejl fra typiske 3-5 % til under 0,8 %, hvilket direkte forbedrer materialeudbyttet - en kritisk faktor i betragtning af de høje omkostninger ved kornorienteret siliciumstål. For det andet forlænges knivens levetid med ca. 40 %, fordi optimal overlapning reducerer stødbelastninger og ujævnt slid. For det tredje forbedres kernestablingsfaktoren med 0,5-1,0 procentpoint, hvilket oversættes til enten mindre kernevolumener for samme VA-klassificering eller højere effektivitet for samme fodaftryk. Disse fordele opnås konsekvent på HJ-DZ-300 klippeplatform , hvilket gør det til et foretrukket valg for producenter, der ikke har råd til nedetid til slibning af knive.

Jiangsu Jingtianxia Electric Technology Co., Ltd. understøtter disse driftsmæssige fordele med en omfattende eftersalgspakke, der inkluderer fjerndiagnoseadgang til Siemens-controlleren, hvilket gør det muligt for ekspertteknikere at finjustere bladparametrene, selv i timer uden for skift. Dette niveau af støtte, kombineret med maskinens iboende mekaniske stivhed, sikrer, at HJ-DZ-300 klippelinje i siliciumstål leverer ensartet ydeevne på tværs af forskellige produktionsscenarier – fra små-batch prototypekerner til store serier af standard E-I-lamineringer.
