LXD-260-2 Offline Transformer Core Stacking Line

Hvordan fungerer LXD-260-2 Offline Transformer Core Stacking Line?

I årtier har fremstilling af transformerkerner været en af ​​de sidste grænser, hvor manuel indgriben stædigt fortsætter. Mens tilstødende industrier omfavnede robotautomatisering og synkroniserede produktionsflows, fortsatte kernestabling – den delikate proces med at samle tusindvis af siliciumstållamineringer i et præcist magnetisk kredsløb – med at stole på dygtige operatører, der manuelt sekventerede, orienterede og lagdelte ark. Denne gamle tilgang introducerer variabelt pladerslid, håndteringsdeformation, inkonsistente luftspalter og øger i sidste ende kernetab og akustisk støj. For grundlæggende at bryde dette paradigme, Jiangsu Jingtianxia Electric Technology Co., Ltd. konstruerede LXD-260-2 offline-transformatorkernestablingslinje — et automatisk system af kolonnetype, der omdefinerer præcision, repeterbarhed og gennemløb i offline-kernesamling.

I sin kerne er LXD-260-2 offline-transformatorkernestablingslinje fungerer som en fuldautomatisk, materialefri stableplatform. Den modtager ustansede siliciumstålplader direkte fra en tværgående skærelinje, stabler dem i den nøjagtige skære- og lamineringssekvens i lodrette søjler og transporterer disse søjler til en dedikeret stablemekanisme. En bevægelig enhed med vakuumsugekopper plukker derefter hver laminering, placerer den på et præcisionsspor og stabler den til sidst i henhold til kernetegningens lag-for-lag-krav - alt sammen uden menneskelig håndtering af individuelle ark. Denne arbejdsgang eliminerer de tre primære fejltilstande ved manuel stabling: overfladeafslidning, fejljustering og inkonsekvent stablingstryk.

Før du dykker ned i de tekniske delsystemer, er det værd at bemærke det Jiangsu Jingtianxia Electric Technology Co., Ltd. bringer over 46 interne tekniske specialister og et modent produktionssystem til dette domæne. Virksomhedens portefølje – der spænder over transformatorkerner, intelligent stableudstyr, tværgående skæremaskiner og automatiseret logistik – giver det økosystem, hvor LXD-260-2 offline-transformatorkernestablingslinje trives. Dette er ikke en selvstændig maskine, men en node i en fuldt digitaliseret værkstedsinfrastruktur, der muliggør sporing i realtid og adaptiv proceskontrol.

1. Materialetilførsels- og sekvenseringsmodul af kolonnetype

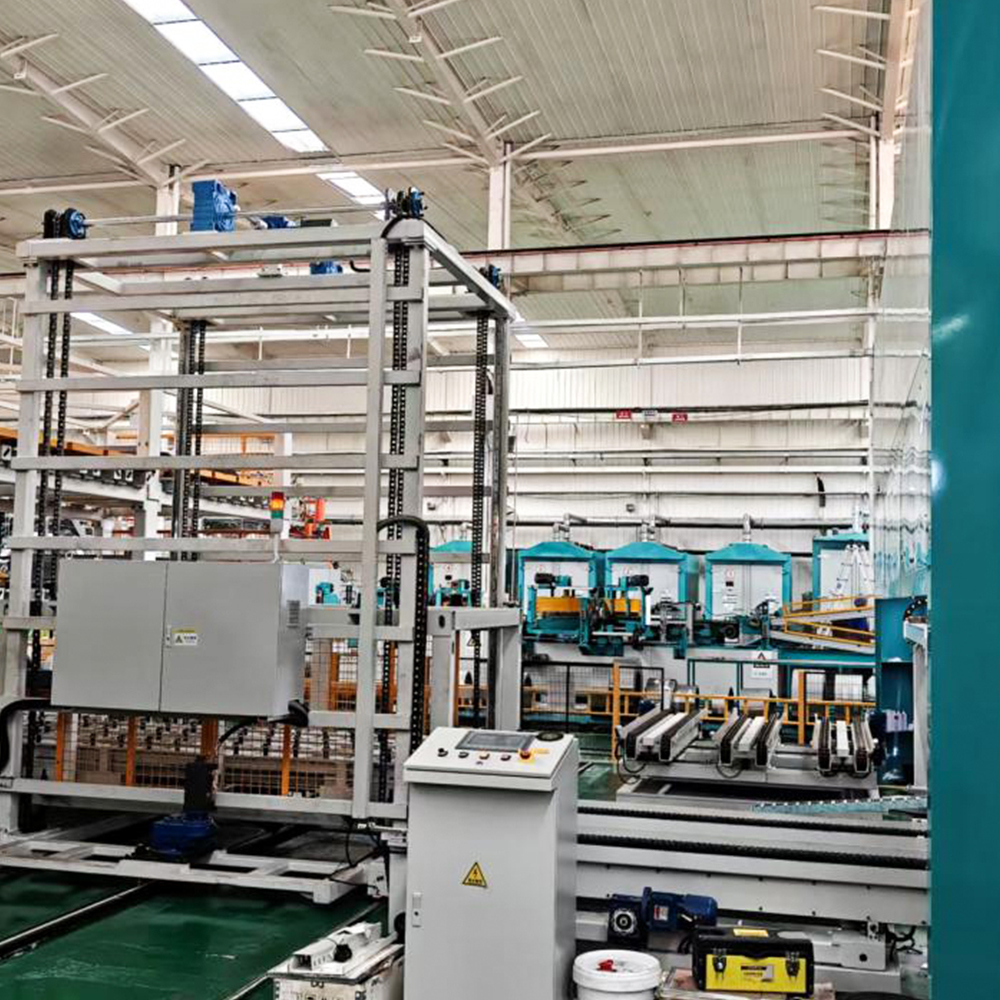

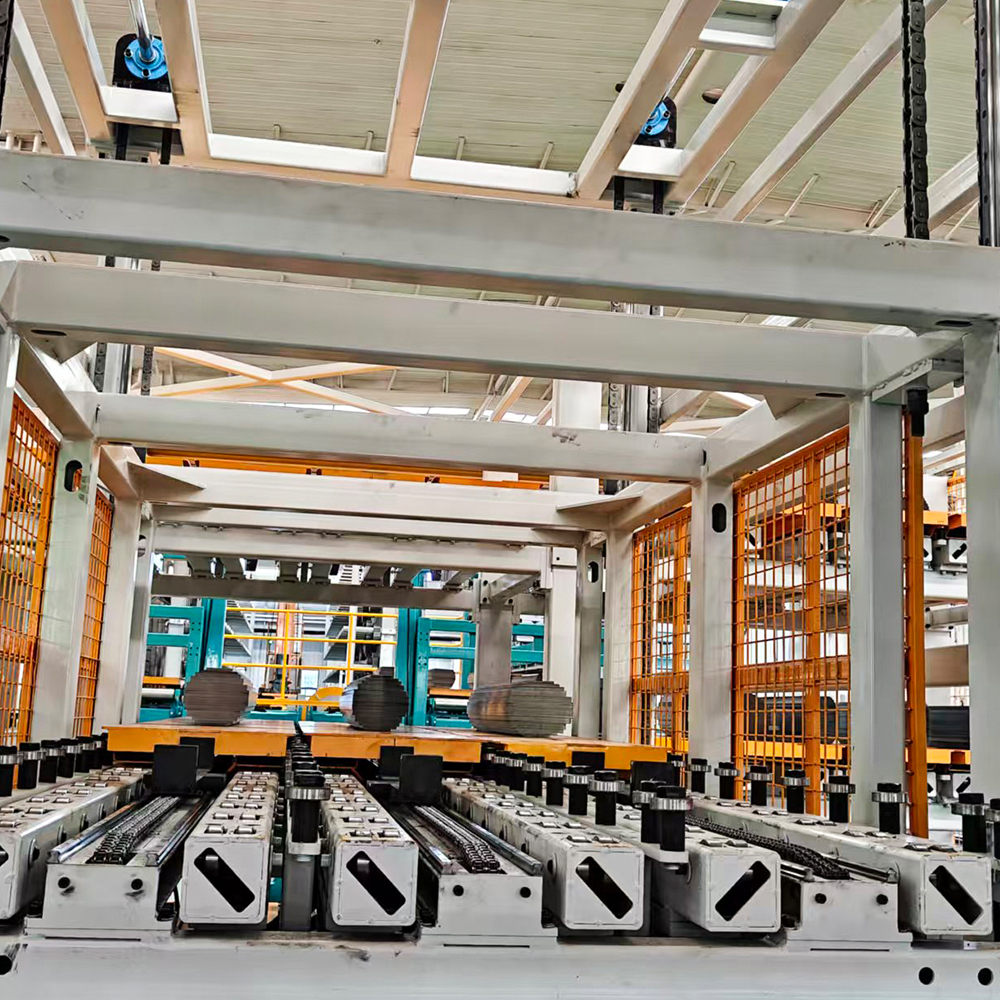

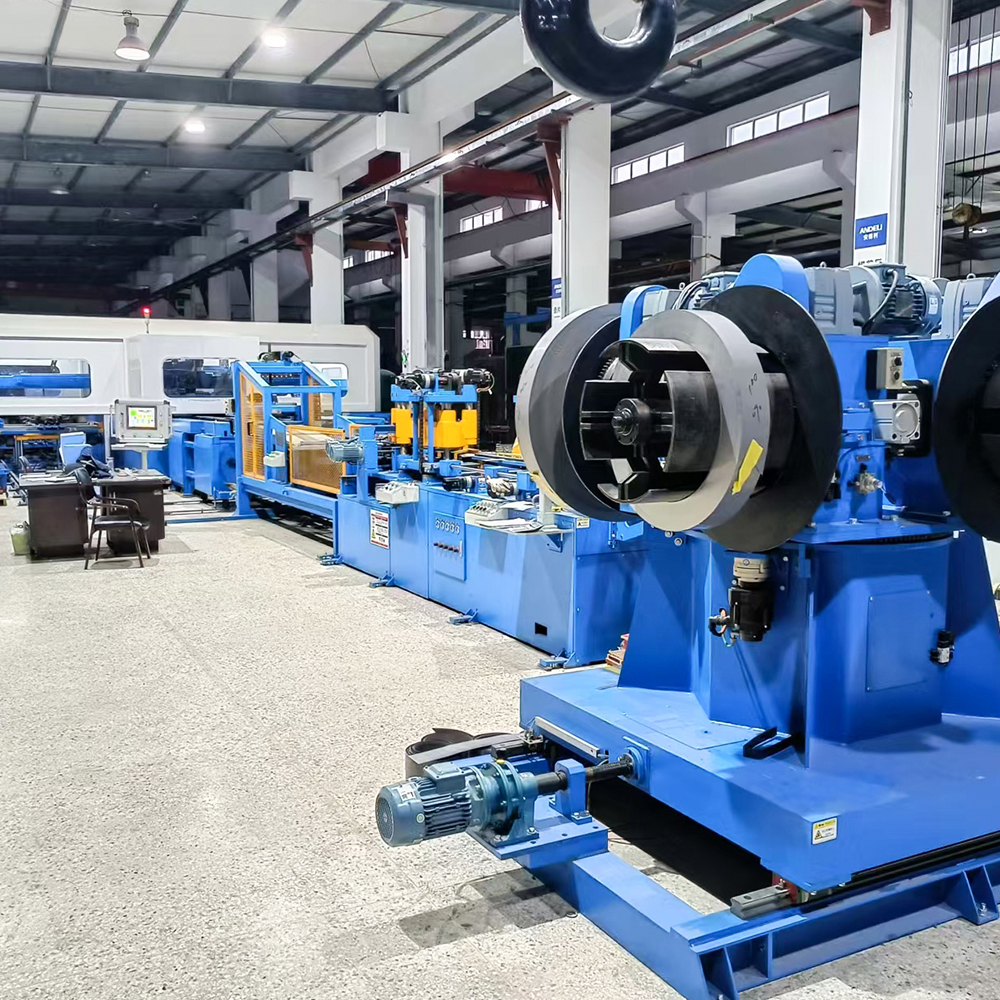

Definition og placering: Dette modul fungerer som indgangspunktet for LXD-260-2 offline-transformatorkernestablingslinje . I modsætning til konventionelle systemer, der er afhængige af materialebeholdere eller kassetter med forudsorterede stakke, bruger dette udstyr en mekanisme af søjletypen, der er direkte forbundet med outputtet fra en tværgående forskydningslinje. Ustansede ark transporteres automatisk og opstilles i lodrette søjler, hvilket bevarer den nøjagtige skæresekvens - et kritisk krav til design med trin-slapninger.

Kernefunktionelle egenskaber: Søjleføderen indeholder servodrevne elevatorer, der opretholder en konstant arkopsamlingshøjde, der kompenserer for reduktion af søjlehøjden, efterhånden som arkene forbruges. Vakuumsugekopper med bløde spidser forhindrer kanter og overfladeridser. Et dedikeret positioneringsspor, udstyret med kantstyrede sensorer, sikrer, at hvert ark er firkantet til en referencekant før overførsel. Systemet håndterer pladetykkelser fra 0,18 mm til 0,35 mm og bredder op til 260 mm (deraf "260"-betegnelsen), med en stablingsnøjagtighed på ±0,1 mm pr. lag.

Typiske anvendelsesscenarier: Dette modul er særligt fordelagtigt i høj-mix, lav-volumen produktionsmiljøer, hvor kernedesign ændres ofte. Fordi systemet læser stablingsopskrifter direkte fra produktionsudførelsessystemet (MES), kan det skifte mellem E-kerner, U-kerner og endda asymmetriske trefasede kerner uden fysiske skift – kun softwareparametre justeres.

Differentierede fordele: Sammenlignet med magasinfodrede stablere eliminerer den søjletype-tilgang behovet for forstabling og manuel overføring mellem skæring og stabling, hvilket reducerer mellemlagring og tilhørende håndteringsskader. Den understøtter også kontinuerlig drift ved længere skift, da den tværgående forskydningslinje kan fremføre materiale i realtid.

Virksomhedens kapacitetsintegration: Jiangsu Jingtianxia Electric Technology Co., Ltd. har integreret sin egen overvågningssoftware i realtid i dette modul, hvilket giver operatørerne mulighed for at visualisere arkforbrug, afvisningsrater og feederjustering gennem et centralt dashboard.

• Nøglespecifikationer: Arkbredde 80–260 mm, tykkelse 0,18–0,35 mm, stablingshastighed op til 120 ark/minut.
• Indbyggede sensorer: Dobbelt fotoelektriske kantdetektorer og vakuumtryktransducere til fejldetektion.
• Materiale kompatibilitet: Kornorienteret siliciumstål (M‑4 til M‑6 kvaliteter) og højpermeabilitet amorfe legeringer.

2. Præcisionspositionerings- og justeringsstation

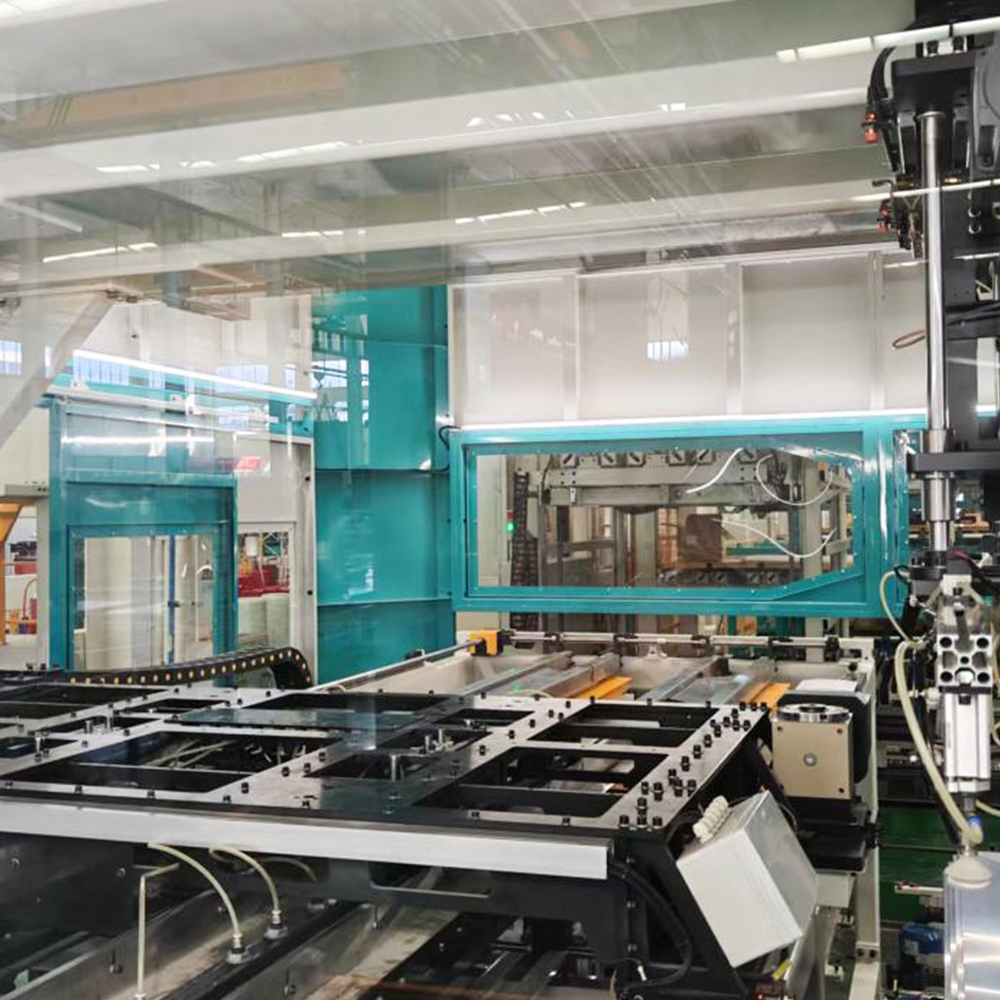

Definition og placering: Efter at arkene er plukket fra kolonnen, transporteres de til en dedikeret positioneringsstation - det andet kritiske undersystem i LXD-260-2 offline-transformatorkernestablingslinje . Denne station er ansvarlig for at korrigere eventuelle mindre vinkel- eller translationelle afvigelser, der indføres under vakuumoverførslen, og sikre, at hver laminering flugter perfekt med den voksende kernestak.

Kernefunktionelle egenskaber: Stationen bruger en to-trins justering strategi. Først skubber et sæt fjederbelastede mekaniske stop forsigtigt arket mod et fast referencehjørne. For det andet fanger et vision-assisteret system arkets kontur og sammenligner det med den nominelle CAD-model; hvis uoverensstemmelser overstiger 0,05 mm, udløser systemet en automatisk afvisning, før arket når stablehovedet. Denne feedback med lukket sløjfe er afgørende for at opretholde step-lap-mønsteret, som direkte påvirker kernens magnetiske egenskaber og tab uden belastning.

Typiske anvendelsesscenarier: Dette undersystem er uundværligt for store krafttransformatorkerner (≥ 100MVA), hvor selv forskydning på mikronniveau udmønter sig i hotspot-dannelse og øget vibration. Det er lige så værdifuldt for distributionstransformatorer, hvor ensartet mellemrumskontrol reducerer hørbar støj for at opfylde strenge bymiljøstandarder.

Differentierede fordele: Mens mange konkurrerende offline stablere udelukkende er afhængige af mekanisk forjustering, inkorporerer LXD-260-2 en synsløkke, der aktivt korrigerer for variationer i forskydningsgrater og arkkrumning - to almindelige defekter, som manuel håndtering ikke kan kompensere. Dette giver en mere firkantet kerne med strammere trin-slap-samlinger, hvilket direkte reducerer excitationsstrømmen.

Virksomhedens kapacitetsintegration: Visionsalgoritmerne blev udviklet internt af R&D-teamet kl Jiangsu Jingtianxia Electric Technology Co., Ltd. , der udnytter deres omfattende database over lamineringsfejl indsamlet fra feltinstallationer i Asien og Europa.

3. Flytende stablingsmekanisme med vakuumsluteffekt

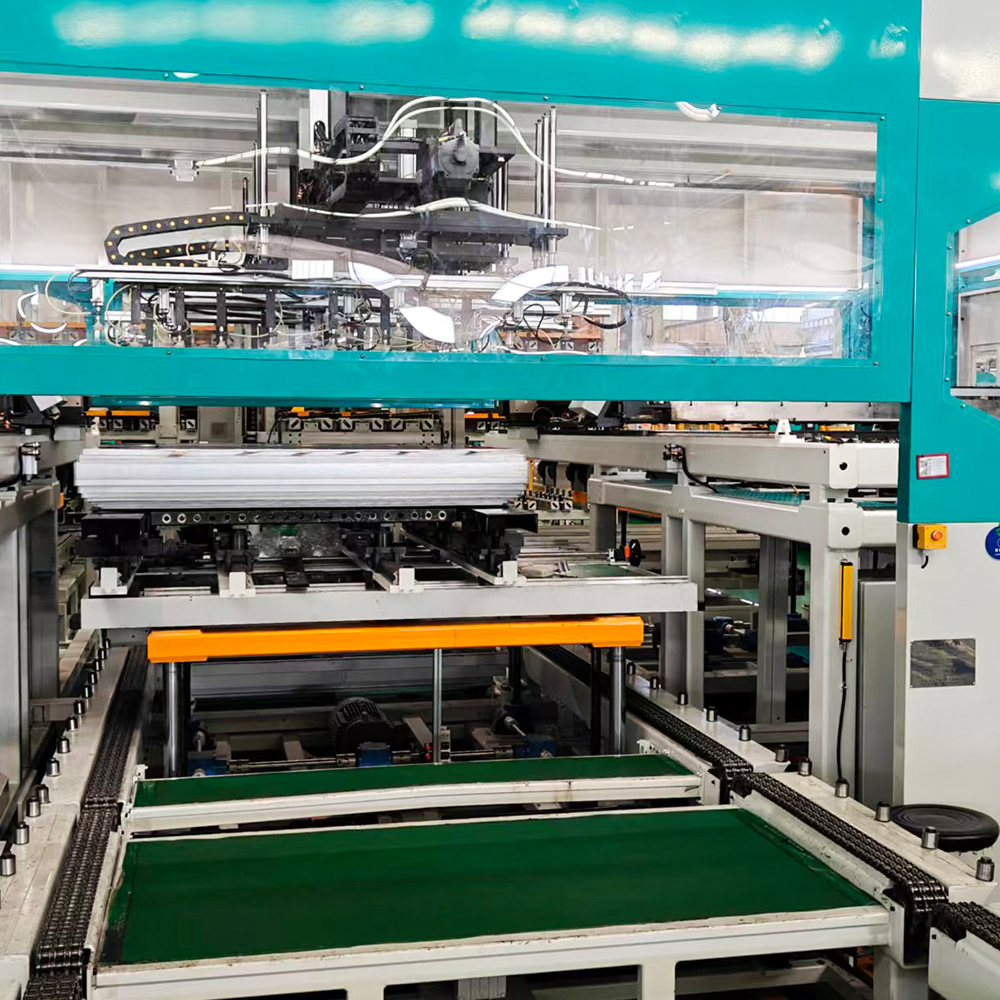

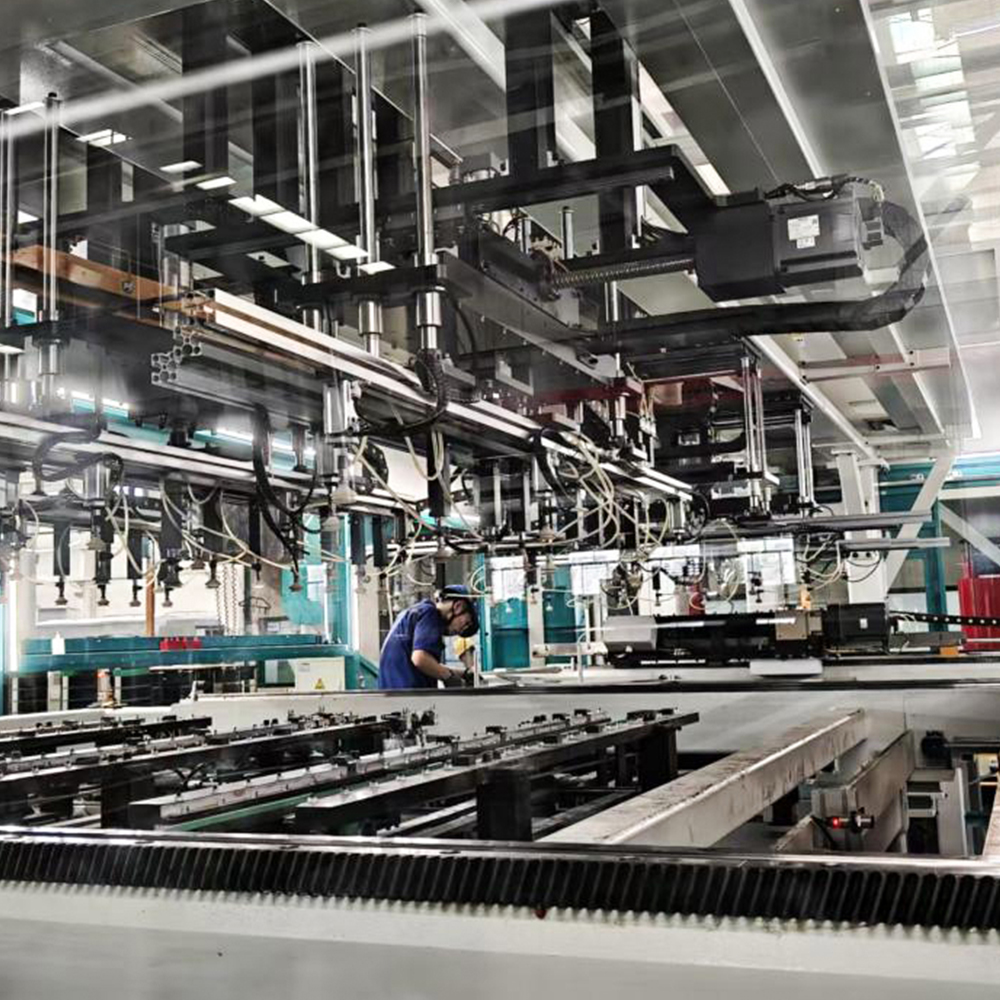

Definition og placering: Dette er det sidste og mest synlige modul i LXD-260-2 offline-transformatorkernestablingslinje . Den består af en bevægelig vogn i gantry-stil udstyret med et vakuumsugehoved i flere zoner, der henter det justerede ark fra positioneringsstationen og placerer det på den voksende kernestak, efter lagsekvensen defineret af kernetegningen (f.eks. skiftende åg- og benmønstre for trefasede kerner).

Kernefunktionelle egenskaber: Stablehovedet inkorporerer uafhængige vakuumzoner, der selektivt kan aktiveres til at håndtere forskellige lamineringsgeometrier - midterben, yderben og åg - uden at ændre værktøj. En laserafstandssensor måler kontinuerligt den aktuelle stakhøjde og justerer Z-aksen for at opretholde et konstant mellemrum mellem sugekoppen og det øverste lag, hvilket forhindrer stødskader. Et integreret kraftfølende system sikrer, at placeringstrykket forbliver inden for 5-10N pr. ark, hvilket undgår resterende spænding, der ville forringe kernens magnetiske domænestruktur.

Typiske anvendelsesscenarier: Dette modul er ideelt til fremstilling af stablede transformatorkerner med op til 6 m i længden og 3 m i bredden, der dækker både olie-nedsænkede og tør-type transformere. Det bruges også til reaktorkerner, hvor der kræves variable luftspalter - systemet kan indsætte ikke-magnetiske afstandsstykker automatisk mellem bestemte lag.

Differentierede fordele: I modsætning til robotarmbaserede stablere, der ofte kæmper med tunge bæreplader, bruger LXD-260-2 et stift portal med dobbelte lineære motorer, hvilket giver højere stivhed og hurtigere acceleration. Dette oversættes til kortere cyklustider for store ark (≈ 4 sekunder pr. lag), samtidig med at repeterbarheden af ​​sub-millimeter placering bevares. Desuden tillader systemets offline karakter, at stablehovedet fungerer asynkront fra skærelinjen, hvilket afkobler produktionshastigheder og muliggør bufferstyring.

Virksomhedens kapacitetsintegration: Jiangsu Jingtianxia Electric Technology Co., Ltd. forsyner dette modul med forudsigelige vedligeholdelsesfunktioner - systemet logger motorstrøm, vakuumtryk og placeringskraftdata, som analyseres for at forudsige slid på sugekopper og styreskinnelejer, hvilket minimerer uplanlagt nedetid.

1. Trin-for-trin stablingssekvens: Download af opskrift → kolonnefremføring → enkelt-ark pickup → kantpositionering → synstjek → vakuumoverførsel → Z-akse blød landing → trykverifikation → næste lag.
2. Adaptiv lagkontrol: Systemet justerer automatisk for pladetykkelsesvariationer ved at genberegne stakhøjden efter hvert 50 lag.

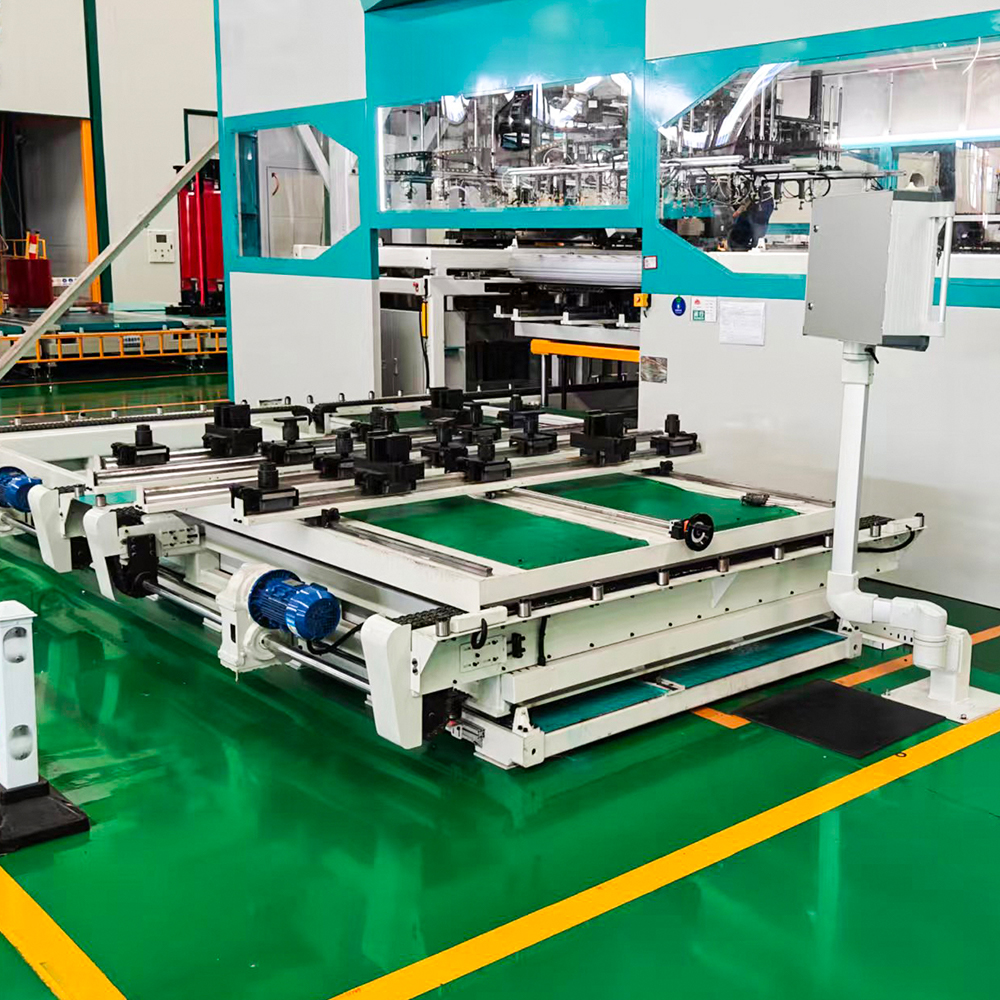

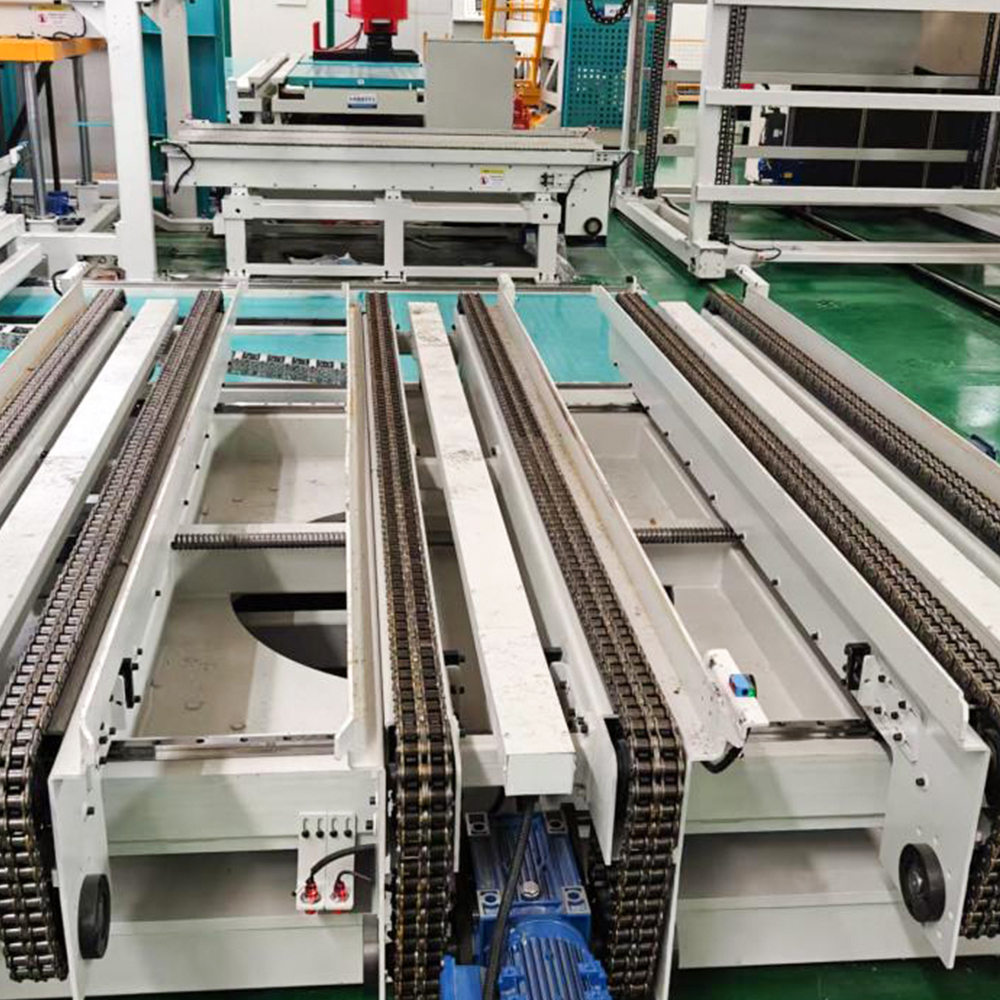

3. Slut-på-stak-signalering: Når kernen når det ønskede antal lag, udløser systemet en transportør til at flytte den færdige stak til båndstationen.

4. Integreret kontrol- og datastyringssystem

Mens de tre mekaniske moduler udfører den fysiske stabling, er intelligensen i LXD-260-2 offline-transformatorkernestablingslinje ligger i sin Siemens-baserede PLC og proprietære HMI-software. Dette kontrollag styrer receptlagring (op til 1.000 kernedesigns), sporer hvert arks oprindelse fra forskydningslinjen og genererer en detaljeret produktionslog for kvalitetssporbarhed. Det har også grænseflader med kundens ERP-system til produktionsplanlægning og lagerstyring.

Denne digitale integration er en vigtig differentiator: Systemet kan automatisk gensekvensere lag, hvis et defekt ark afvises, hvilket sikrer, at den endelige kerne altid opfylder det påkrævede lamineringsantal og step-lap-mønster. Fjerndiagnostik er aktiveret via en sikker gateway, hvilket tillader Jiangsu Jingtianxia Electric Technology Co., Ltd. supportingeniører til at hjælpe med fejlfinding uden besøg på stedet – en funktion, der værdsættes højt af oversøiske kunder.
