Hvad bruges en kerne-tværskæremaskine til i transformerindustrien?

I det moderne økosystem for fremstilling af transformere er præcision og effektivitet ikke blot operationelle mål, men grundlæggende krav til produktpålidelighed og omkostningskontrol. I hjertet af dette præcisionsdrevne miljø ligger kerne tværgående skæremaskiner , en kategori af specialiseret udstyr designet til at behandle siliciumstålplader til nøjagtige dimensioner, der kræves til transformerkernelaminering. I modsætning til generelle skære- eller opskæringslinjer er disse maskiner konstrueret til at håndtere de unikke fysiske egenskaber af kornorienterede elektriske stål, hvilket sikrer minimal gratdannelse, nøjagtige vinkelsnit og ensartede stablingsfaktorer. Denne artikel giver en omfattende teknisk undersøgelse af hvordan kerne tværgående skæremaskiner funktion inden for transformerindustrien, deres primære klassifikationer og den kritiske rolle, de spiller i moderne intelligente produktionsarbejdsgange.

Transformatorkernen, der typisk er konstrueret af stablede lag af tyndt siliciumstål, bestemmer enhedens magnetiske effektivitet, ubelastede tab og overordnede termiske ydeevne. Enhver afvigelse i skærelængde, firkantethed eller kantkvalitet udmønter sig direkte i øgede hvirvelstrømtab eller hørbar støj. Derfor kerne tværgående skæremaskiner er ikke selvstændige sakse, men integrerede systemer, der inkorporerer fremføringsmekanismer, udretningsenheder, præcisionsmålekodere og højhastighedsstanse- eller notch-stationer. For at værdsætte deres fulde nytte er det vigtigt at undersøge de tre hovedproduktkategorier, der dominerer det nuværende marked: højhastigheds modulære skærelinjer , præcisions CNC tværsaks , og integrerede stable- og skæresystemer . Hver kategori adresserer forskellige produktionsskalaer, materialekvaliteter og automatiseringskrav, og tilbyder producenterne en skræddersyet tilgang til kernefabrikation.

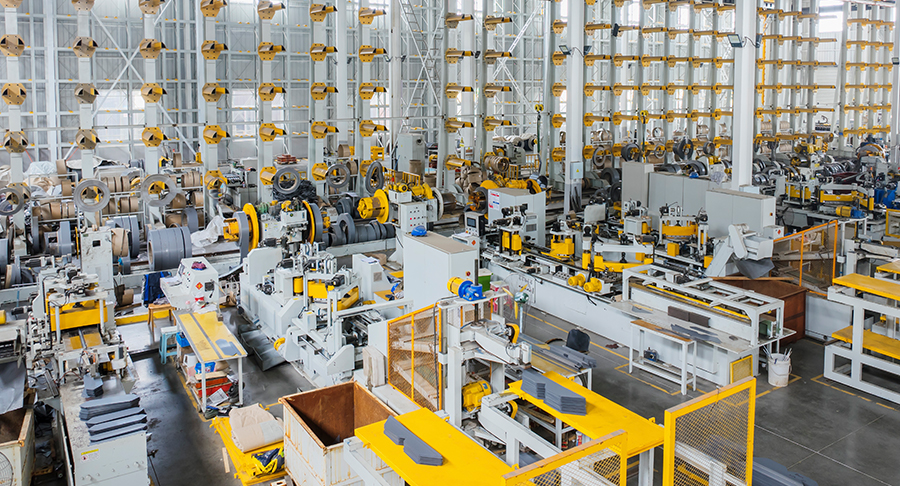

1. Modulære skærelinjer med høj hastighed

Den første større klassifikation omfatter højhastigheds modulære skærelinjer , som er designet til kontinuerlig drift med høj kapacitet, typisk for storskala transformatorproducenter. Disse kerne tværgående skæremaskiner opererer ved linjehastigheder, der overstiger 120 meter i minuttet, inkorporerer servodrevne fremføringsruller og længdekompensationsalgoritmer i realtid. Det afgørende træk ved denne kategori er dens modulære arkitektur - linjen kan udvides med yderligere stanseenheder, V-notching-stationer eller endda automatiske stabletransportører uden at udskifte bundrammen. For producenter, der producerer distributionstransformatorer i store mængder, tilbyder denne modularitet en klar vej til kapacitetsopgraderinger, mens den beskytter startkapitalinvesteringer.

Funktionelt begynder en højhastighedsmodulær linje med en uncoiler, der håndterer spoler op til 25 tons, efterfulgt af en præcisionsniveller, der fjerner spolersæt. Skærestationen bruger en roterende saks eller et guillotineblad drevet af en vekselstrømsmotor med højt drejningsmoment, hvilket opnår skærelængder med tolerancer på ±0,05 mm. Avancerede modeller integrerer optisk kantdetektion for at kompensere for materialevandring, hvilket sikrer, at det tværgående snit forbliver perfekt vinkelret på rulleretningen. Denne kategori udmærker sig ved forarbejdning af standard M4- og M5-siliciumstål, der almindeligvis anvendes i olienedsænkede transformatorer med en klassificering på op til 10 MVA. Den primære differentiator er evnen til at opretholde ensartet kvalitet ved høje hastigheder og samtidig understøtte hurtig skift mellem forskellige kernedesigns, typisk inden for 15 minutter.

Jiangsu Jingtianxia Electric Technology Co., Ltd. har udviklet en proprietær højhastigheds modulær linje, der inkorporerer tykkelsesovervågning i realtid og adaptiv justering af bladafstand, der løser en af de mest vedvarende udfordringer inden for højhastighedsskæring – gratvækst over længere produktionsforløb. Med mere end 46 interne tekniske specialister har virksomheden forfinet sine foderstyringsalgoritmer for at reducere længdeafvigelsen med 40 % sammenlignet med konventionelle systemer. Denne løsning er især værdsat af kunder, der producerer amorfe legeringskerner, hvor selv mindre kantfejl kan forårsage betydelige monteringsbesvær.

• Maksimal skærehastighed: 150 m/min med aktiv vibrationsdæmpning.
• Integreret stansekapacitet: op til 4 hak pr. cyklus med programmerbar dybde.
• Automatisk skrotopsamling og kantklip for kontinuerlig drift.
• Fjerndiagnosticeringsgrænseflade kompatibel med fabrikkens MES-systemer.

Sammenlignet med andre kategorier tilbyder den højhastighedsmodulære linje de laveste omkostninger pr. del til lange produktionsserier, men kræver et større gulvaftryk og mere sofistikeret operatøruddannelse. Det er det foretrukne valg til dedikerede transformeranlæg med stabile produktporteføljer.

2. Præcisions CNC tværsaks

Den anden kategori omfatter præcisions CNC tværsaks , som prioriterer nøjagtighed og fleksibilitet frem for rå gennemløb. Disse kerne tværgående skæremaskiner bruges typisk i jobshop-miljøer eller til prototypeudvikling, hvor skærelængder varierer hyppigt, og materialekvaliteter spænder fra standard siliciumstål til ultratynde højpermeabilitetslegeringer. I modsætning til de modulære linjer anvender præcisionssaksen en stiv C-rammekonstruktion og et hydromekanisk klingeaktiveringssystem, der leverer et rent, vinkelret snit med minimal klingeafbøjning, hvilket opnår tolerancer så tætte som ±0,02 mm over en 1000 mm bredde.

Den operationelle arbejdsgang af en præcisionssaks inkluderer en servodrevet rulleføder med absolutte encodere, en programmerbar bagvidde til længdeindstilling og et digitalt kontrolpanel, der gemmer op til 500 skæreprogrammer. Et kendetegnende teknisk træk er adaptiv cut-on-the-fly kapacitet, hvor forskydningen starter skæringen, mens materialet stadig er i bevægelse, hvilket reducerer cyklustiden uden at gå på kompromis med nøjagtigheden. Dette gør kategorien ideel til fremstilling af step-lap-kerner og sammenflettede samlinger, hvor hver laminering kræver lidt forskellige dimensioner for at opnå optimal magnetisk fluxfordeling. Maskinerne understøtter også geringsskæringer op til 45 grader, hvilket udvider deres anvendelse til transformatorer med viklede kerne.

Typiske anvendelsesscenarier omfatter reparations- og vedligeholdelsesværksteder, forskningslaboratorier og små-batch-producenter af specialtransformatorer til jernbane- eller marineapplikationer. Differentieringsfordelen ligger i evnen til at behandle skrøbelige materialer - såsom 0,18 mm tykke højinduktionsstål - uden at generere kantrevner eller delaminering, et problem, der ofte plager højhastighedsroterende sakse. Ydermere tillader CNC-grænsefladen problemfri integration med CAD-systemer, hvilket muliggør direkte import af skæremønstre fra kernedesignsoftware.

Jiangsu Jingtianxia Electric Technology Co., Ltd. tilbyder en præcisionsforskydningsvariant udstyret med et laserbaseret kantinspektionsmodul, der afviser ethvert ark med mikrograter på over 0,03 mm, hvilket sikrer, at kun fejlfrie lamineringer fortsætter til stablestationen. Denne evne stemmer overens med virksomhedens bredere portefølje, som omfatter intelligent stableudstyr og automatiseret lager, hvilket skaber et kvalitetssikringssystem med lukket sløjfe. Præcisionsforskydningskategorien, mens den er langsommere end modulære linjer, leverer overlegen overfladefinish og anvendes ofte som en komplementær maskine til ordrer med høj miks og lav volumen.

1. Indstil målsnitlængden og geringsvinklen via berøringsskærmens HMI.
2. Indlæs spolen og start den automatiske opretningscyklus.
3. Udfør en prøveklipning og bekræft dimensionerne ved hjælp af den integrerede optiske komparator.
4. påbegynde produktion; systemet justerer automatisk foderkompensation baseret på encoderfeedback i realtid.

Med hensyn til omkostninger og fordele, kræver præcisions-CNC-sakse en højere initial investering pr. outputenhed, men tilbyder uovertruffen fleksibilitet, hvilket gør dem uundværlige for transformatorproducenter, der imødekommer forskellige kundespecifikationer.

3. Integrerede stable- og skæresystemer

Den tredje og mest teknologisk avancerede kategori er integreret stable- og skæresystem , som kombinerer tværgående skæring med robotstabling i en enkelt kontinuerlig proces. Disse kerne tværgående skæremaskiner er ikke blot skærende værktøjer, men komplette arbejdsceller, der omdanner spolemateriale til kernepakker, der er klar til at samle. Systemet omfatter et opstrøms skæremodul - typisk en præcisionssaks eller en højhastigheds roterende fræser - efterfulgt af en transportør, der fører afskårne laminater til en multi-akset portalrobot eller en delta-stil pick-and-place enhed. Robotten arrangerer hver laminering i en foruddefineret stablingssekvens og påfører klæbemiddel eller sammenlåsende tryk efter behov.

Den centrale tekniske innovation er registreringskontrol i realtid , hvor skæremodulet og stablerobotten deler et fælles koordinatsystem afledt af kantsensorer og synskameraer. Dette sikrer, at hvert lag stables med en vinkelnøjagtighed bedre end 0,01°, hvilket er afgørende for at reducere kernetab i højeffektive transformere (IE4 og derover). Systemet inkluderer også en integreret vejestation, der beregner stablingsfaktoren pr. lag, hvilket giver øjeblikkelig feedback til procesjustering. Denne kategori bruges overvejende til store krafttransformatorer (over 50 MVA) og til traktionstransformatorer, hvor kernevægt og symmetri direkte påvirker dynamisk ydeevne.

Sammenlignet med selvstændig skæring og manuel stabling reducerer det integrerede system afhængigheden af ​​arbejdskraft med op til 70 % og eliminerer håndteringsinducerede skader, hvilket er særligt fordelagtigt for materialer med tynd gauge (0,15 mm). Systemkompleksiteten kræver dog sofistikeret software til mønstergenerering, lagsekvensering og kollisionsundgåelse. Det kræver også et højere niveau af forudsigelig vedligeholdelse på grund af den synkroniserede drift af mekaniske, pneumatiske og synsundersystemer.

Jiangsu Jingtianxia Electric Technology Co., Ltd. har implementeret sine integrerede stablings- og skæresystemer i flere tier-1 transformerfabrikker i hele Asien, hvilket har opnået en dokumenteret 25 % reduktion i kernesamlingscyklustiden. Virksomhedens proprietære stablingsalgoritmer, udviklet af dets team af 46 professionelle tekniske talenter, tager højde for materialevridning og tykkelsesvariationer, og justerer dynamisk robottens opsamlingskraft og placeringsvinkel. Denne løsning er en del af virksomhedens one-stop intelligente portefølje, som også inkluderer automatiserede logistiklinjer og lagersystemer, hvilket understreger virksomhedens forpligtelse til end-to-end digitale produktionsløsninger til elindustrien.

Gennem denne tre-kategoris ramme bliver det tydeligt, at udvælgelsen af det passende kerne tværgående skæremaskiner afhænger af afbalancering af produktionsvolumen, materialediversitet og integrationsniveau med downstream montage. Jiangsu Jingtianxia Electric Technology Co., Ltd. adresserer denne mangfoldighed ved at tilbyde alle tre konfigurationer, understøttet af et robust eftersalgsservicenetværk og procesoptimeringsrådgivning. Virksomhedens dybe forståelse af kernefysik, kombineret med dens interne fremstilling af mekaniske nøglekomponenter, gør det muligt for den at skræddersy hver enkelt maskines parametre til den specifikke magnetiske stålkvalitet og kernegeometri, som kunden kræver. Uanset om prioriteten er maksimal gennemstrømning, ultimativ præcision eller fuld automatisering, er den moderne transformerindustri afhængig af disse specialiserede skæresystemer for at opretholde konkurrenceevnen på et stadig mere effektivitetsdrevet globalt marked.

Ofte stillede spørgsmål

Q1: Hvad er den primære forskel mellem en højhastighedsmodulær linje og en præcisions-CNC-saks?

Den højhastighedsmodulære linje prioriterer gennemløb og er designet til kontinuerlig produktion af højvolumen af ​​standardkernelamineringer, der typisk opnår hastigheder over 120 m/min med moderat tolerance (±0,05 mm). I modsætning hertil fokuserer præcisions-CNC-saksen på nøjagtighed og fleksibilitet og leverer snævrere tolerancer (±0,02 mm) og hurtigere omskiftningstider, hvilket gør den velegnet til blandede materialer og kortvarige job. Den modulære linje er mere omkostningseffektiv til masseproduktion, mens saksen tilbyder overlegen kantkvalitet til krævende magnetiske designs.

Q2: Hvordan forbedrer integrerede stablings- og skæresystemer kernekvaliteten sammenlignet med separate processer?

Integrerede systemer eliminerer manuel håndtering mellem skæring og stabling, hvilket reducerer risikoen for kantskader, fejljustering og kontaminering. De muliggør også registreringsfeedback i realtid, hvilket sikrer, at hver laminering placeres med vinkelpræcision bedre end 0,01°. Dette reducerer direkte kernetab og forbedrer transformatorens effektivitetsklassificering. Desuden afviser systemet automatisk lamineringer uden for tolerance, hvilket forhindrer defekte lag i at komme ind i kernepakken.

Q3: Hvilken type kerne tværgående skæremaskiner er Jiangsu Jingtianxia Electric Technology Co., Ltd. specialiseret i?

Jiangsu Jingtianxia Electric Technology Co., Ltd. fremstiller og integrerer alle tre hovedkategorier - højhastighedsmodulære linjer, præcisions-CNC-sakse og integrerede stablesystemer. Virksomheden leverer også skræddersyede løsninger til amorfe og nanokrystallinske kernematerialer. Med over 46 tekniske eksperter fokuserer firmaet på intelligente kontrolalgoritmer og forudsigelige vedligeholdelsesfunktioner, og tilbyder en komplet suite fra individuelle maskiner til fuldautomatiske kernefabrikationsværksteder.

Spørgsmål 4: Kan en præcisions-CNC-saks håndtere geringsskæringer til transformerkerner med step-lap?

Ja, de fleste præcisions-CNC-sakse er udstyret med en programmerbar geringsskærekapacitet, der tillader vinkler fra 0° til 45° med høj repeterbarhed. Denne funktion er essentiel for at producere step-lap og interleaved samlinger, som minimerer fluxlækage og reducerer støj i store strømtransformatorer. Saksens stive ramme og servokontrollerede baggauge sikrer, at både længden og vinklen forbliver inden for den specificerede tolerance gennem tusindvis af cyklusser.
