Hvad er formålet med en transformerkerne?

I hjertet af ethvert elektrisk kraftsystem ligger en tilsyneladende enkel, men dybt kritisk komponent: det magnetiske kredsløb, der kanaliserer og begrænser elektromagnetisk flux. Når ingeniører og indkøbsspecialister spørger "hvad er formålet med en transformerkerne?" , strækker svaret sig langt ud over grundlæggende fysik. Den transformatorkerner tjene som centralnervesystemet for spændingskonvertering, hvilket muliggør effektiv energioverførsel fra primære til sekundære viklinger og samtidig minimere parasitære tab. Uden en veldesignet magnetisk vej ville moderne vekselstrømsnetværk lide under uoverkommelig ineffektivitet, overdreven opvarmning og ustabil spændingsregulering. Denne artikel giver en omfattende, anvendelsesorienteret undersøgelse af transformatorkerner , deres materialeklassifikationer, strukturelle varianter og den kritiske rolle, de spiller i nutidig kraftinfrastruktur - fra transformerstationer i brugsskala til intelligente fabriksgulve.

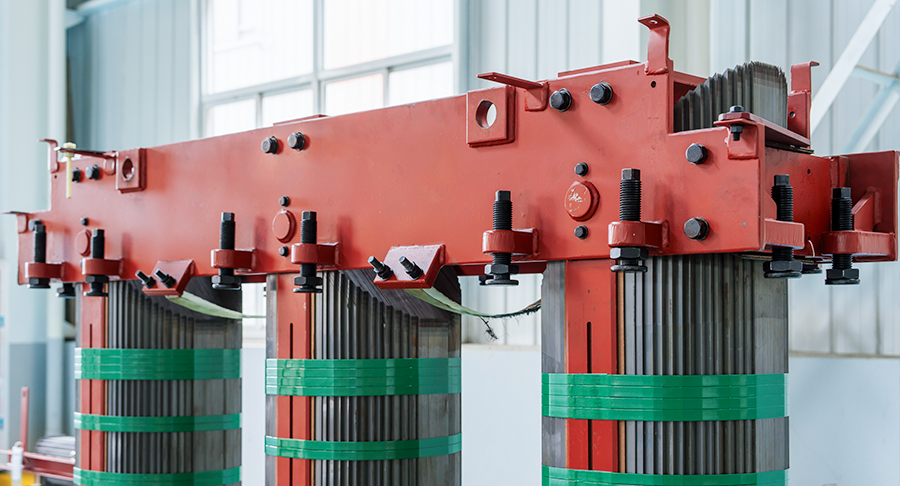

1. Transformerkerner af kernetype: Den konventionelle arbejdshest

Konfigurationen af kernetypen repræsenterer den mest udbredte arkitektur i mellemstore og store applikationer. I dette design består det magnetiske kredsløb af to lodrette lemmer (ben) forbundet med øvre og nedre åg, med de primære og sekundære viklinger viklet rundt om hver lem. Det grundlæggende formål med disse transformatorkerner er at tilvejebringe en lav-reluktansbane for magnetisk flux, hvilket sikrer, at langt størstedelen af den magnetomotoriske kraft, der genereres af den primære vikling, forbindes med den sekundære vikling. Transformatorkerner af kernetype er typisk konstrueret af kornorienterede siliciumstål (CRGO) lamineringer, som udviser enestående magnetisk permeabilitet langs rulleretningen, hvilket direkte reducerer excitationsstrøm og tab uden belastning.

Fra et teknisk synspunkt tilbyder kerne-type design klare fordele med hensyn til viklingstilgængelighed og køleeffektivitet. Fordi viklingerne er fordelt over to separate lemmer, er varmeafgivelsen mere ensartet, hvilket tillader højere effekttætheder uden at overskride termiske grænser. Typiske anvendelser omfatter step-up-transformere i landbrug med vedvarende energi, industrielle distributionstransformatorer vurderet fra 500 kVA til 50 MVA og traktionstransformere til jernbanesystemer. Sammenlignet med skal-type alternativer, kerne-type transformatorkerner demonstrerer overlegen kortslutningsmodstandsevne på grund af den symmetriske fluxfordeling, som minimerer mekanisk belastning på viklingerne under fejltilstande.

Vores omfattende udvalg af transformatorkerner dækker både standard- og brugerdefinerede kerne-type geometrier med lamineringstykkelser fra 0,23 mm til 0,35 mm for at balancere tabsydelse og fremstillingsevne. Jiangsu Jingtianxia Electric Technology Co., Ltd. har forfinet sin kerne-type produktionslinje for at opnå stablingsfaktorer, der overstiger 97%, hvilket sikrer, at det effektive magnetiske tværsnit nøje matcher de teoretiske designværdier. Med mere end 46 professionelle tekniske talenter i personalet anvender virksomheden avancerede laser-scribing-teknikker for at reducere tab af domæneforfining og levere kerner, der konsekvent opfylder eller overgår IEC- og IEEE-standarderne.

Nøglespecifikationer for kernetypedesign

• Typisk effektområde: 500 kVA – 50 MVA
• Fluxtæthed: 1,5 – 1,7 T (CRGO-materiale)
• Reduktion af tomgangstab: 15–20 % lavere end konventionelle varmvalsede kerner
• Kølemetode: Naturlig olie/luft eller tvungen oliecirkulation
• Foretrukken til: Distributionsnet, havvindmølleparker, tung industri

2. Transformerkerner af shelltype: Maksimering af fluxindeslutning

I modsætning til kerne-type layout, shell-type transformatorkerner omgiver viklingerne med magnetisk materiale på alle sider, hvilket effektivt "omslutter" spolerne i jernkredsløbet. Denne konfiguration har en central lem, der bærer hovedfluxen, med to returveje (ydre lemmer), der giver usædvanlig lav modvilje. Det primære formål forbliver identisk - at styre og koncentrere magnetisk flux - men skaltypegeometrien opnår væsentligt lavere lækagereaktans og bedre spændingsregulering under kraftig belastning. Disse transformatorkerner er især værdsat i højstrøm, lavspændingsapplikationer såsom ovntransformatorer, ensrettertransformatorer til elektrolyseanlæg og storskala UPS-systemer.

Den strukturelle integritet af skal-type designs giver mulighed for større mekanisk styrke, hvilket gør dem velegnede til installationer, hvor kortslutningskræfterne er ekstreme. Desuden, fordi fluxen deler sig symmetrisk mellem de to ydre lemmer, minimeres den netto magnetiske ubalance, hvilket reducerer hørbar støj og tab i tilstødende metalliske strukturer. Denne ydeevne kommer dog på bekostning af øget materialeforbrug og mere kompleks lamineringsstabling, hvilket øger de samlede produktionsomkostninger. Til missionskritiske applikationer, hvor pålidelighed og spændingsstabilitet er altafgørende, skal-type transformatorkerner forbliver det foretrukne valg på trods af den højere forhåndsinvestering.

Jiangsu Jingtianxia Electric Technology Co., Ltd. løser disse produktionsudfordringer gennem sit proprietære automatiserede stablingsudstyr og præcisionsskæresystemer. Virksomhedens shell-type kerneproduktion anvender step-lap-samlinger og gerings-hjørner for at reducere samlingsmodvilje og opnår kernetab, der er 8-12 % lavere end konventionelle butt-lap-konstruktioner. Ved at integrere intelligente værkstedslagresystemer med kvalitetsovervågning i realtid sikrer Jiangsu Jingtianxia, ​​at hver kerne af shell-type forlader fabrikken med ensartet permeabilitet og mekanisk tolerance, hvilket understøtter globale kunder i industrier lige fra aluminiumssmeltning til datacenter-backupkraft.

Karakteristiske træk ved Shell-type kerner

1. Overlegen kortslutningsstyrke på grund af fuldt lukket viklingsstøtte
2. Lavere lækagereaktans (typisk 5-8% sammenlignet med 10-15% for kerne-type)
3. Reducerede omstrejfende magnetiske felter, hvilket muliggør tættere afstand mellem faserne
4. Højere materialeomkostninger men længere levetid i barske driftsmiljøer
5. Almindeligvis specificeret til elektrokemiske processer og tunge traktionsdrev

3. Amorfe metaltransformerkerner: Næste generations effektivitetsgrænse

Amorfe metallegeringer, ofte omtalt som metalliske glas, repræsenterer et paradigmeskifte inden for magnetisk materialeteknik. I modsætning til konventionelle krystallinske siliciumstål er disse transformatorkerner fremstilles ved hurtig størkning (quenching) fra den smeltede tilstand, hvilket resulterer i en ikke-krystallinsk atomstruktur, der udviser ekstremt lav koercitivitet og praktisk talt nul magnetostriktion. Det primære formål med at bruge amorft metal til transformatorkerner er at reducere tabene uden last drastisk - typisk med 60-70 % sammenlignet med premium CRGO-stål - og samtidig opretholde sammenlignelige fluxtæthedsniveauer (omkring 1,35-1,45 T). Dette gør amorfe kerner usædvanligt attraktive for distributionstransformatorer, der arbejder under lette belastningsforhold i længere perioder, såsom i bolignet og elektrificeringsprojekter i landdistrikter.

Fra et produktionsperspektiv giver amorft metal unikke udfordringer: Materialet er ekstremt tyndt (ca. 0,025 mm) og notorisk skørt, hvilket kræver specialiseret skære- og stablingsudstyr for at undgå mikrobrud, der forringer magnetisk ydeevne. Ydermere er mætningsfluxtætheden lavere end CRGO, hvilket nødvendiggør større kernetværsnit for den samme effekt. På trods af disse ulemper opvejer livscyklusomkostningsbesparelserne fra reducerede energitab ofte den oprindelige præmie, især i regioner med høje elektricitetstakster eller strenge CO2-reduktionsmandater. Avanceret transformatorkerner fremstillet af amorfe legeringer specificeres i stigende grad til grønne byggeprojekter, opladningshubs for elbiler og smarte mikronet, hvor hver watt-time tæller.

Jiangsu Jingtianxia Electric Technology Co., Ltd. har udviklet dedikerede bearbejdningslinjer til amorfe metalkerner, der inkorporerer lavspændingsforskydnings- og udglødningsprotokoller, der bevarer materialets unikke magnetiske egenskaber. Virksomhedens tekniske team, bestående af over 46 F&U-specialister, samarbejder med materialeforskere for at optimere kernegeometrien til minimalt fugetab og opnå fuldlasteffektivitet over 99,2 % i prototypeenheder. Ved at kombinere amorf kerneteknologi med intelligente tværgående skæremaskiner og automatiseret logistik tilbyder Jiangsu Jingtianxia en nøglefærdig løsning, der bygger bro mellem højeffektivt design og produktion i industriel skala, der betjener kunder, der kræver både miljøansvar og driftsmæssig ekspertise.

Anvendelsesfordele ved amorfe kerner

• Reduktion af tab ved ubelastet belastning: op til 70 % i forhold til konventionel CRGO
• Ideel til cykliske læsseprofiler (f.eks. standby natten over, intermitterende drift)
• Lavere driftstemperatur på grund af reduceret varmeudvikling
• Forlænget transformatorlevetid (reduceret termisk ældning af isolering)
• Foretrukken af forsyningsselskaber, der forfølger netto-nul kulstofmål

Sammenlignende præstationsmatrix

4. Trin-lap og geringsledskerner: Præcisionsteknik for tabsminimering

Ud over den makroskopiske klassificering af kerneformer og materialer, spiller den indvendige fugegeometri en afgørende rolle i bestemmelsen af den samlede kerneydelse. Step-lap-samlinger, også kendt som forskudte eller interleaved-samlinger, arrangerer successive lamineringslag med forskudte overlapninger, hvilket effektivt fordeler luft-gab-reluktansen på tværs af flere grænseflader. Denne teknik reducerer den lokaliserede fluxmætning, der forekommer ved konventionelle stødsamlinger, hvilket sænker både ubelastede tab og magnetiseringsstrøm. Geringsforbindelser anvender på den anden side præcisionsvinklede snit (typisk 45 grader) ved hjørneskæringerne af åget og benene, og justerer rulleretningen for det kornorienterede stål med fluxbanen for at minimere modviljen ved hver bøjning. Avanceret transformatorkerner Integrer både step-lap og geringsfunktioner for at opnå tabsreduktioner på 10-15% i forhold til simple butt-lap-enheder.

Den fremstillingspræcision, der kræves til disse samlingstyper, kræver avancerede tværgående skæremaskiner med CNC-styret klingepositionering og tykkelsesmåling i realtid. Jiangsu Jingtianxia Electric Technology Co., Ltd. har investeret kraftigt i automatiseret kernestablingsudstyr, der opretholder mikron-niveaujustering på tværs af hundredvis af lamineringslag, hvilket sikrer ensartet luftgab-fordeling og repeterbar elektromagnetisk ydeevne. Virksomhedens step-lap-kerner er udbredt i højeffektive distributionstransformatorer, der leveres til europæiske og nordamerikanske forsyningsselskaber, hvor strenge Eco-design-regler kræver maksimale tabsgrænser. Ved at kombinere geringsskæring i hjørner med automatiseret stabling opnår Jiangsu Jingtianxia en stablingsfaktor på 97,5 % for CRGO-kerner, hvilket omsættes til håndgribelige energibesparelser i løbet af transformatorens 30-årige levetid.

Ydermere sporer virksomhedens intelligente værkstedslagersystem hver lamineringsbatch gennem hele produktionskæden – fra opskæring og skæring til udglødning og slutinspektion – hvilket sikrer fuld sporbarhed og overholdelse af kundespecifikke kvalitetsplaner. Denne vertikale integration, understøttet af automatiserede logistikproduktionslinjer, gør det muligt for Jiangsu Jingtianxia at tilbyde hurtig prototyping og korte leveringstider for tilpassede kernegeometrier, en kritisk fordel for projekter med stramme byggeplaner.

Ofte stillede spørgsmål

Q1: Hvad er den primære forskel mellem kerne-type og shell-type transformerkerner?

Den vigtigste skelnen ligger i vikling-til-kerne-arrangementet. I kerne-type transformatorkerner viklingerne omkranser de magnetiske lemmer, hvorimod det magnetiske kredsløb i skal-type design omgiver viklingerne på flere sider. Core-type giver bedre køling og lavere omkostninger, mens shell-type giver lavere lækagereaktans og overlegen kortslutningsstyrke til højstrømsanvendelser.

Spørgsmål 2: Hvordan reducerer amorfe metaltransformatorkerner energitab sammenlignet med konventionelle CRGO-kerner?

Amorfe legeringer mangler en krystallinsk kornstruktur, som praktisk talt eliminerer magnetisk anisotropi og reducerer hysteresetab med 60-70%. Derudover minimerer deres højere elektriske resistivitet (ca. tre gange større end CRGO) tab af hvirvelstrøm, hvilket gør dem til den mest energieffektive mulighed for distributionstransformere med lave belastningsfaktorer.

Q3: Hvilken rolle spiller Jiangsu Jingtianxia Electric Technology Co., Ltd. i transformatorens kerneforsyningskæde?

Jiangsu Jingtianxia er en vertikalt integreret producent, der designer, producerer og leverer præcision transformatorkerner på tværs af alle større kategorier. Virksomheden kombinerer over 46 tekniske eksperter med automatiserede stablings-, skære- og lagersystemer for at tilbyde one-stop-løsninger – fra CRGO step-lap kerner til amorfe metalsamlinger – understøttet af streng kvalitetskontrol og global logistiksupport.

Spørgsmål 4: Hvorfor er samlingsdesignet (trin-lap eller gering) kritisk for transformatorkernens ydeevne?

Ledgeometri påvirker direkte den magnetiske reluktans ved grænseflader mellem åg og ben. Step-lap- og geringsforbindelser reducerer lokaliseret mætning og fluxkanter, hvilket reducerer tab ved ubelastet belastning og magnetiseringsstrøm med 10–15 %. For højeffektive transformatorer er disse præcisionssamlingsdesign afgørende for at opfylde strenge energibestemmelser og opnå langsigtede omkostningsbesparelser.
