Hvad er en siliciumstål skåret-til-længde linje, og hvordan fungerer det?

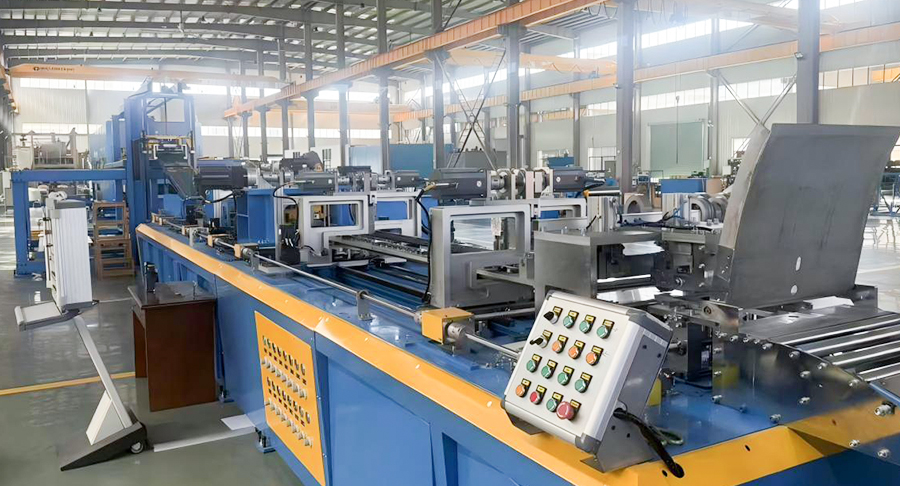

I den moderne industri, der fremstiller elektrisk udstyr, er præcision og effektivitet altafgørende. I hjertet af transformator- og motorproduktion ligger et kritisk stykke udstyr: den siliciumstål skåret i længder . Men hvad er egentlig dette system, og hvorfor er det så uundværligt? A silicium stål skåret i længden linje er et højautomatiseret produktionssystem designet til at forarbejde store stålspoler - specifikt kornorienteret og ikke-kornorienteret siliciumstål - til flade plader med præcise, forudbestemte længder. Processen involverer udrulning af stålet, nivellering af det for at fjerne enhver krumning eller indre spænding, nøjagtig måling af den nødvendige længde, skæring af det rent og til sidst stabling af de færdige plader til videre forarbejdning til transformerkerner eller motorlamineringer.

Kerneværdien af silicium stål skåret i længden linjes ligger i deres evne til at omdanne rå, voluminøse spoler til meget præcise komponenter. I modsætning til generelle snit-til-længde-linjer, skal dem, der er designet til siliciumstål, tage højde for materialets unikke magnetiske egenskaber og dets relativt tynde sporvidde, typisk fra 0,23 mm til 0,5 mm for højpermeabilitetskvaliteter. Dette udstyr er grundlæggende for producenter, der sigter efter at producere højeffektive transformere, da selv små afvigelser i pladelængde eller grathøjde kan påvirke den magnetiske ydeevne og energitab af den endelige kerne betydeligt. Virksomheder kan lide Jiangsu Jingtianxia Electric Technology Co., Ltd. har opbygget deres ekspertise omkring at levere disse sofistikerede løsninger og sikre, at de specifikke krav til siliciumstålforarbejdning opfyldes med ingeniørmæssig ekspertise.

Kernekomponenter og operationel arbejdsgang

For at forstå, hvordan en silicium stål skåret i længden linje funktioner, er det nødvendigt at undersøge dets sekventielle moduler. En typisk linje følger en logisk progression fra råvare til færdigt produkt:

1. Afrulning og fremføring: Processen begynder med pålæsning af en tung siliciumstålspole på en uncoiler. Denne enhed understøtter spolen og fører båndet ind i linjen med en kontrolleret hastighed.
2. Nivellering og opretning: Strimlen passerer gennem en præcisionsudjævner udstyret med flere ruller. Dette trin er afgørende for at eliminere spolesæt (hukommelsen af ​​spolens krumning) og sikre, at arket er helt fladt, hvilket er afgørende for nøjagtig skæring og stabling.
3. Måling og klipning: Den flade strimmel flyttes ind i en måleenhed, typisk et AC servodrevet fremføringssystem, der sikrer præcis længdemåling. Når den krævede længde er nået, skærer en højhastighedsaks (ofte en svingsaks til produktion af transformerlaminering) båndet rent.
4. Stabling og emballering: De afskårne plader transporteres via en transportør til en stableenhed. Dette kan være en magnetisk eller pneumatisk stabler, der automatisk justerer og stabler arkene i pæne bundter for nem håndtering og nedstrømsbehandling.

Klassifikation og anvendelsesspecifikke linjer

Udtrykket silicium stål skåret i længden linjes omfatter en række forskellige systemer, der hver især er skræddersyet til specifikke applikationer og materialeegenskaber. Den primære klassificering er baseret på typen af ​​forarbejdet siliciumstål: Grain-Oriented (CRGO) og Non-Grain Oriented (CRNO).

CRGO Silicon Steel Cut-to-Længde Liner

Disse linjer er specielt udviklet til forarbejdning af kornorienteret siliciumstål, som næsten udelukkende bruges til produktion af krafttransformatorkerner. Materialets kornstruktur er justeret for at minimere kernetab i en bestemt rulleretning, hvilket gør præcis skæring og håndtering altafgørende for at bevare disse magnetiske egenskaber. Jiangsu Jingtianxia Electric Technology Co., Ltd. tilbyder specialiserede løsninger i denne kategori, der integrerer intelligente stablingsfunktioner for at forbedre produktionseffektiviteten.

Nøglefunktioner ved CRGO-linjer:

• Høj præcisionsskæring med typisk længdetolerance på ±0,2 mm og grathøjde mindre end 0,02 mm for at forhindre kortslutninger i lamineringer.
• Integration af V-notching og stanseenheder for at producere komplekse step-lap transformatorkerneformer.
• Lavere linjehastigheder (typisk op til 180 m/min) sammenlignet med generelle linjer, der prioriterer nøjagtighed frem for gennemløb.
• Avancerede stablemekanismer for at bevare orienteringen og forhindre beskadigelse af de sarte kanter.

CRNO siliciumstål skære-i-længde linier

Ikke-kornorienteret siliciumstål bruges i applikationer, hvor magnetisk flux flyder i flere retninger, såsom i elektriske motorer, generatorer og små transformere. Forarbejdning af CRNO-stål kræver ofte håndtering af lidt tykkere målere og prioritering af højhastighedsproduktion for at imødekomme motorindustriens højvolumenkrav. Jiangsu Jingtianxia Electric Technology Co., Ltd. anvender sin robuste tekniske akkumulering til designlinjer, der balancerer hastighed med acceptabel præcision til disse mindre krævende elektriske applikationer.

Nøglefunktioner ved CRNO-linjer:

• Ofte konfigureret til højere linjehastigheder, i stand til at overstige 40 meter i minuttet for at øge gennemløbet.
• Evne til at håndtere et bredere udvalg af tykkelser og bredder, hvilket giver mere fleksibilitet i produktionen.
• Robuste nivelleringssystemer til at håndtere potentielle formfejl, der er almindelige i en bredere vifte af stålkvaliteter.

Transformer Core Cut-to-Length Lines (specialiseret undertype)

Disse er en højt specialiseret udvikling af silicium stål skåret i længden linjes , designet til ikke kun at skære, men også bearbejde arket til specifikke lamineringsformer. Disse systemer integrerer svingsakse, stanseenheder og V-notching matricer inline. Denne integration er en betydelig værditilvækst, hvilket reducerer håndtering og flere maskinopsætninger. Evnen til at skære, stanse og hak i en enkelt linje er et kendetegn for moderne produktionseffektivitet, et segment, hvor virksomheder som f.eks. Jiangsu Jingtianxia Electric Technology Co., Ltd. excel ved at udnytte deres dybe tekniske viden til at integrere kernestablingsudstyr direkte med skærelinjen. Denne tilgang er en hjørnesten i de one-stop supportløsninger, de leverer til globale kunder i elindustrien.
