Hvordan fungerer et kernestablingssystem?

I fremstilling af moderne elektrisk udstyr bestemmer præcisionen og effektiviteten af ​​transformator- og motorkerneproduktion direkte ydeevnen, pålideligheden og omkostningseffektiviteten af ​​de endelige produkter. Kernen i denne produktionsproces ligger kernestabling & samlebånd , en sofistikeret integration af mekanisk håndtering, optisk inspektion og automatiserede kontrolsystemer. Denne artikel giver en omfattende teknisk forklaring på, hvordan et kernestablingssystem fungerer, nedbryder dets kerneprincipper, nøgleudstyrsmoduler og den kritiske rolle, det spiller i storstilet industriel fremstilling.

1. Grundlæggende principper for kernestabling

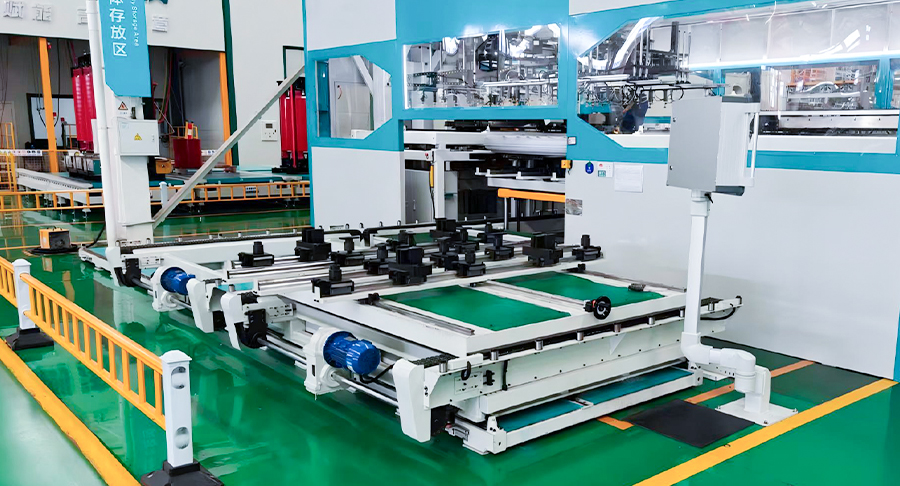

A kernestabling & samlebånd Systemet er designet til at omdanne individuelle tynde plader af elektrisk stål - almindeligvis kendt som lamineringer - til en solid, dimensionelt nøjagtig lamineret kerne. Den grundlæggende udfordring er, at hver laminering skal stables i en præcis rækkefølge og orientering for at minimere hvirvelstrømstab og sikre ensartet magnetisk flux. Systemet begynder typisk med en kernestabling & samlebånd fødeenhed, der modtager forskårne eller slidsede lamineringer fra en tværgående skæremaskine. Disse lamineringer transporteres derefter til en stablestation, hvor robotarme eller servodrevne pick-and-place-enheder håndterer hvert ark.

Et typisk systems arbejdscyklus kan opdeles i fire sekventielle faser: fremføring, orienteringsdetektion, stabling og konsolidering. Under fremføringsfasen er lamineringer enkeltdelt og justeret ved hjælp af vibrationsfødere eller transportbånd. I orienteringsdetekteringsfasen identificerer optiske sensorer eller maskinsynskameraer gratsiden, hakpositionerne og eventuelle overfladedefekter. Stablingsfasen involverer præcis placering af hver laminering på en voksende stak, ofte ved hjælp af vakuumgribere for at undgå at ridse materialet. Endelig bruger konsolideringsfasen svejsning, sammenlåsning eller klæbende binding til at fastgøre stakken til en enkelt stiv enhed. Hele denne arbejdsgang er orkestreret af en programmerbar logisk controller (PLC), der synkroniserer alle bevægelige dele med mikron-niveau nøjagtighed.

2. Kerneudstyrsmoduler og deres funktioner

At forstå hvordan et kernestablingssystem fungerer , er det vigtigt at undersøge dets hovedmoduler. Hvert modul bidrager med en specifik funktion, og deres problemfri integration definerer den overordnede systemydelse. Nedenfor er en oversigt over de fire primære moduler, der findes i moderne kernestabling & samlebånd :

• Fodrings- og singuleringsmodul: Denne enhed modtager bulklamineringer fra magasiner eller transportbånd. Den bruger luftblæsere og mekaniske separatorer til at sikre, at kun én laminering ad gangen kommer ind i stableområdet. Højhastighedsfremføringshastigheder kan nå op til 60 stykker i minuttet, afhængigt af lamineringstykkelse og størrelse.
• Syns- og inspektionsmodul: Udstyret med højopløsningskameraer og baggrundsbelysning kontrollerer dette modul hver laminering for dimensionelle tolerancer, grathøjde og overfladeplanhed. Enhver laminering, der ikke består inspektionen, afvises automatisk i en separat beholder, hvilket forhindrer defekter i at forplante sig ind i den endelige kerne.
• Stablings- og positioneringsmodul: Dette er kernen i systemet. En servodrevet portal eller SCARA-robot udvælger hver inspiceret laminering og placerer den på et stabelbeslag. Armaturet inkluderer ofte styrestifter, der matcher hullerne i lamineringerne, hvilket sikrer rotationsjustering. For transformerkerner med flere ben kan systemet stable hvert ben separat, før det forbindes med dem.
• Konsoliderings- og udkastningsmodul: Når den ønskede stakhøjde (målt ved lagantal eller optisk højdesensor) er nået, anvender modulet en af tre konsolideringsmetoder: TIG-svejsning på flere punkter, mekanisk sammenlåsning ved hjælp af stansemærker eller klæbemiddelhærdning med UV- eller termisk limning. Den færdige kerne slynges derefter ud på en udgående transportør til videre bearbejdning eller emballering.

Koordinationen mellem disse moduler er kritisk. For eksempel, hvis vision-modulet registrerer en forkert justeret laminering, skal stablemodulet justere sin placeringsbane i realtid. Førende producenter som Jiangsu Jingtianxia Electric Technology Co., Ltd. har udviklet proprietære softwarealgoritmer, der muliggør en sådan adaptiv kontrol, hvilket gør deres kernestabling & samlebånd særlig robust til høj-mix, lav-volumen produktionsmiljøer.

3. Klassificering af kernestablingssystemer

Baseret på konfigurationen og applikationen, kernestabling & samlebånd kan opdeles i tre hovedkategorier. Hver kategori tjener forskellige produktionskrav, fra højhastigheds masseproduktion til fleksibel prototyping. De følgende underafsnit giver en dybdegående analyse af hver type.

3.1 In-line integrerede stablesystemer

In-line integrerede systemer er direkte forbundet med opstrøms skære- eller tværgående skærelinje. Så snart lamineringer skæres, føres de straks ind i stableenheden uden mellemlagring. Dette design minimerer materialehåndtering og reducerer risikoen for kantskader. Det afgørende træk ved in-line-systemer er deres synkroniseringshastighed - de arbejder med samme cyklushastighed som skæremaskinen, typisk mellem 40 og 80 slag i minuttet. Deres tekniske karakteristika omfatter dobbelthovedstabling til samtidig placering af to lamineringer, tykkelsesovervågning i realtid ved hjælp af lasersensorer og automatisk værktøjsskifte til forskellige kernebredder.

Typiske anvendelser for in-line systemer er produktion i stor skala af distributionstransformatorkerner og elektriske køretøjers motorstatorer, hvor ensartet kvalitet og høj gennemstrømning er altafgørende. Den primære fordel i forhold til offline-systemer er elimineringen af ​​bufferlager, som sparer gulvplads og reducerer igangværende beholdning. Desuden kan in-line systemer opdage klippefejl med det samme, hvilket giver mulighed for øjeblikkelig feedback til klippeenheden. Jiangsu Jingtianxia Electric Technology Co., Ltd. tilbyder in-line løsninger, der inkorporerer intelligente værkstedslagregrænseflader, hvilket muliggør problemfri dataudveksling med ERP-systemer (Enterprise Resource Planning). Denne integration sikrer, at hver batch af kerner kan spores fra råvare til færdigvare.

3.2 Offline selvstændige stablesystemer

Offline selvstændige systemer fungerer uafhængigt af skæreprocessen. Lamineringer skæres først, stables i magasiner og transporteres derefter til stablestationen. Denne afkobling gør det muligt for produktionsplanlæggere at køre skærelinjen med maksimal effektivitet, mens stablelinjen håndterer forskellige kernetyper parallelt. Offline-tilgangen er især velegnet til job-shop-miljøer, hvor ordrestørrelser er små, men varierer betydeligt i kernegeometri. En kritisk komponent i offline-systemer er den automatiske magasinskifter, som kan rumme op til 12 forskellige lamineringstyper og skifte mellem dem inden for få minutter.

Teknologisk inkorporerer offline-systemer ofte mere avancerede vision-systemer, fordi lamineringer kan have været opbevaret i timer eller dage, hvorved der ophobes støv eller mindre oxidation. Synsmodulet i offline-systemer inkluderer derfor ekstra rensebørster og statiske eliminatorer. Konsolideringsmetoderne ligner in-line-systemer, men offline-systemer bruger ofte klæbende binding frem for svejsning, fordi klæbemiddel tillader bedre spændingsfordeling i kerner med komplekse step-lap geometrier. For producenter, der ønsker at opgradere fra manuel stabling, tilbyder offline selvstændige systemer en lavere startinvestering og lettere integration med eksisterende materialehåndteringsudstyr. Jiangsu Jingtianxia Electric Technology Co., Ltd. leverer modulære offline platforme, der kan konfigureres med enten single-stack eller dual-stack drift, hvilket giver kunderne fleksibiliteten til at skalere produktionen, efterhånden som efterspørgslen vokser.

3.3 Roterende tårnstablingssystemer

Roterende tårnsystemer repræsenterer det seneste fremskridt inden for kernestabling & samlebånd teknologi. I stedet for en enkelt stationær stablingsarmatur anvender disse systemer et roterende tårn, der holder flere stablingspaller. Mens en palle fyldes med lamineringer, gennemgår en anden palle konsolidering og udkastning, og en tredje palle er ved at blive klargjort til næste batch. Denne parallelle behandling reducerer inaktiv tid dramatisk og øger den samlede gennemstrømning med op til 40 % sammenlignet med enkeltstationsdesign.

Revolvermekanismen drives af en direkte drevet momentmotor, der giver exceptionelt jævn rotation og præcis vinkelpositionering. Hver palle er udstyret med sit eget sæt styrestifter og klemmemekanismer, hvilket gør det muligt for systemet at skifte mellem forskellige kernestørrelser uden manuel indgriben. Roterende revolversystemer er ideelle til højvolumenproduktion af standardiserede kerner, såsom dem, der bruges i små distributionstransformatorer og induktorer. Deres kompakte fodaftryk gør dem også attraktive for fabrikker med begrænset gulvplads. Jiangsu Jingtianxia Electric Technology Co., Ltd. har med succes implementeret roterende revolversystemer på adskillige kundesteder, hvilket har opnået defektrater under 0,2 % og samlet udstyrseffektivitet (OEE) på over 85 %.

For at opsummere de operationelle trin på tværs af alle tre systemtyper, skitserer den følgende ordnede liste den generiske procedure for en typisk stablingscyklus:

1. Materialebelastning: Lamineringer indlæses i fødemagasinet eller føres direkte fra skærelinjen.
2. Singulation og orientering: Hver laminering adskilles, justeres, og dens gratside detekteres via syn.
3. Placering: Robotten eller portalen plukker lamineringen og placerer den på stablepallen med nøjagtighed på mikronniveau.
4. Lagoptælling og højdebekræftelse: Systemet tæller hvert lag og kontrollerer den voksende stakhøjde i forhold til målet.
5. Konsolidering: Når målet er nået, svejser, låser systemet eller binder stablen til en solid kerne.
6. Udkast og transport: Den færdige kerne slynges ud på en transportør til efterfølgende bearbejdning eller emballering.

4. Integration med Smart Manufacturing

Moderne kernestabling & samlebånd er ikke længere isolerede maskiner; de er integrerede knudepunkter i det bredere smarte fabriksøkosystem. Gennem Industrial Internet of Things (IIoT) overfører disse systemer kontinuerligt data om cyklustider, defektrater og slid på forbrugsstoffer til et centralt produktionsudførelsessystem (MES). Denne datadrevne tilgang muliggør forudsigelig vedligeholdelse, hvilket reducerer uplanlagt nedetid med så meget som 30 %. f.eks. Jiangsu Jingtianxia Electric Technology Co., Ltd. har indbygget intelligente værkstedslagresystemer og automatiserede logistikproduktionslinjer, der interfacer direkte med deres stablingsudstyr, hvilket skaber et fuldautomatisk materialeflow fra rå stålspoler til færdige transformerkerner.

Desuden inkluderer avancerede systemer nu selvlærende algoritmer, der justerer stablingsparametre baseret på historisk ydeevne. Hvis en bestemt lamineringsbatch viser højere gradvariation, kan systemet automatisk reducere placeringshastigheden for at opretholde nøjagtigheden. Dette niveau af tilpasningsevne er særligt værdifuldt i regioner med varierende råvarekvaliteter. Ved at kombinere præcisionsmekanik med intelligent software, Jiangsu Jingtianxia Electric Technology Co., Ltd. fortsætter med at skubbe grænserne for hvad kernestabling & samlebånd kan opnå ved at levere one-stop understøttende løsninger, der dækker alt fra kerne tværgående skæring til slutmontage.

Ofte stillede spørgsmål

Q1: Hvad er den største forskel mellem in-line og offline stacking-systemer?

In-line systemer er direkte forbundet til skærelinjen og arbejder med samme hastighed, hvilket gør dem ideelle til kontinuerlig produktion i store mængder. Offline-systemer fungerer uafhængigt, hvilket giver mulighed for større fleksibilitet i håndtering af forskellige kernestørrelser og geometrier, som passer til job-shop eller lavvolumen, high-mix-miljøer.

Q2: Hvordan forbedrer et roterende revolversystem produktiviteten sammenlignet med et enkeltstationssystem?

Et roterende tårnsystem bruger flere paller på en roterende mekanisme. Mens en palle fyldes, er en anden under konsolidering, og en tredje bliver skubbet ud eller klargjort. Denne parallelle arbejdsgang eliminerer ventetid mellem cyklusser og øger den samlede gennemstrømning med op til 40 % uden at ofre stablingsnøjagtigheden.

Spørgsmål 3: Hvilke konsolideringsmetoder bruges almindeligvis i kernestabling og samlebånd, og hvilken er bedst?

De tre primære metoder er TIG-svejsning, mekanisk sammenlåsning og limning. Svejsning giver høj mekanisk styrke, sammenlåsning er hurtigst og kræver ingen forbrugsstoffer, og klæbemiddel giver bedre magnetisk ydeevne ved at reducere intern belastning. Det bedste valg afhænger af kerneapplikationen - svejsning til store krafttransformatorer, sammenlåsning til masseproducerede motorer og klæbemiddel til højeffektive designs med trinoverlappende samlinger.

Q4: Hvordan sikrer Jiangsu Jingtianxia Electric Technology Co., Ltd. kvalitetskontrol på tværs af sine stablingssystemer?

Jiangsu Jingtianxia integrerer visionsinspektion i flere trin, tykkelsesovervågning i realtid og automatisk afvisning af defekte lamineringer. Deres systemer fører også produktionsdata ind i en MES-platform, hvilket muliggør fuld sporbarhed og statistisk proceskontrol. Med over 46 professionelle tekniske talenter opretholder virksomheden strenge testprotokoller for hvert system før levering, hvilket sikrer ensartet ydeevne i kundefaciliteter.

Q5: Kan kernestablingssystemer håndtere forskellige lamineringsmaterialer, såsom amorft stål eller siliciumstål?

Ja, moderne systemer er designet med justerbart gribetryk, variable fremføringshastigheder og tilpassede synsalgoritmer til at rumme en bred vifte af materialer. Amorft stål, som er tyndere og mere skørt, kræver skånsom håndtering og har ofte gavn af klæbemiddel frem for svejsning. Jiangsu Jingtianxia tilbyder skræddersyede konfigurationer, der matcher specifikke materialeegenskaber.

Q6: Hvad er det typiske investeringsafkast (ROI) for automatisering af en manuel kernestablingsproces?

Mens den nøjagtige ROI varierer efter produktionsvolumen, ser de fleste producenter tilbagebetaling inden for 18 til 24 måneder. Automatisering reducerer lønomkostninger, eliminerer menneskelige fejl, øger gennemløbet og forbedrer materialeudbyttet. Derudover muliggør automatiserede systemer 24/7 drift, hvilket yderligere accelererer ROI for produktlinjer med høj efterspørgsel.
