Hvad er kernetab i en olie-nedsænket transformer?

Inden for kraftoverførsel og -distribution er det olie-nedsænket transformerkerne fungerer som det magnetiske hjerte i hele apparatet. Dens primære funktion er at give en bane med lav reluktans for magnetisk flux, hvilket muliggør effektiv elektromagnetisk energikonvertering mellem de primære og sekundære viklinger. Men intet magnetisk materiale er perfekt. Under normal drift spredes en del af den elektriske energi uundgåeligt som varme i selve kernen - et fænomen, der kollektivt er kendt som kernetab. At forstå kernetab er ikke blot en akademisk øvelse; det er en kritisk økonomisk og driftsmæssig overvejelse, der direkte påvirker transformatoreffektiviteten, driftstemperaturen og de samlede livscyklusomkostninger. For både forsyningsselskaber og industrielle brugere betyder minimering af kernetab betydelige langsigtede besparelser og forbedret netpålidelighed. Denne artikel dykker ned i oprindelsen, komponenterne og afbødningsstrategierne for kernetab, samtidig med at den viser, hvordan avanceret fremstilling og førsteklasses materialer – eksemplificeret af Jiangsu Jingtianxia Electric Technology Co., Ltd. – omdefinerer ydeevnebenchmarks for moderne transformerkerner.

1. Den fysiske oprindelse af kernetab i olienedsænkede transformatorer

For fuldt ud at forstå, hvad kernetab indebærer, skal man først undersøge den elektromagnetiske adfærd olie-nedsænket transformerkerne under vekselstrøm (AC) excitation. Kernetab er bredt klassificeret i to hovedkomponenter: tab af hysterese og hvirvelstrømstab . Hysteresetab opstår som følge af den kontinuerlige magnetisering og afmagnetisering af kernematerialet, mens vekselstrømmen cykler. Hver cyklus kræver energi for at overvinde den magnetiske domænevægs bevægelse, og denne energi frigives som varme. Størrelsen af ​​hysteresetabet afhænger af kernematerialets koercivitet og driftsfluxtætheden. Hvirvelstrømstab på den anden side induceres af cirkulerende strømme, der flyder inden i selve kernematerialet på grund af det tidsvarierende magnetfelt. Disse strømme genererer resistiv opvarmning (I²R-tab) og er væsentligt påvirket af kernens elektriske resistivitet og lamineringstykkelse. I høj kvalitet olie-nedsænket transformerkerne designs, anvender producenter tynde, kornorienterede siliciumstållamineringer for effektivt at reducere hvirvelstrømsveje og derved begrænse denne tabskomponent.

Det er vigtigt at bemærke, at kernetab er en kontinuerlig, irreversibel proces. Selv når transformeren er under tomgangsforhold, trækker kernen stadig excitationsstrøm og spreder strøm - det er derfor, at kernetab ofte omtales som tomgangstab. For en typisk distributionstransformator kan kernetab tegne sig for 15 % til 30 % af det samlede tab i løbet af dens levetid, hvilket gør den til et primært mål for effektivitetsforbedringsprogrammer. Det strategiske udvalg af kernematerialer, såsom premium kornorienteret siliciumstål med tykkelser på 0,23 mm, 0,27 mm og 0,30 mm, påvirker både hysterese- og hvirvelstrømskomponenter direkte. Det er netop her, specialiserede producenter demonstrerer deres værdi ved at kombinere materialevidenskab med præcisionsteknik for at opnå ultralave tabsegenskaber.

2. Klassificering af kernetab efter materiale- og designtilgang

For effektivt at styre og reducere kernetab har industrien udviklet forskellige underklassifikationer af olie-nedsænket transformerkerne teknologier. Hver klassifikation giver forskellige fordele med hensyn til magnetisk ydeevne, fremstillingsevne og omkostningseffektivitet. Nedenfor udforsker vi tre fremtrædende kategorier, der afspejler nuværende ingeniørpraksis og markedskrav.

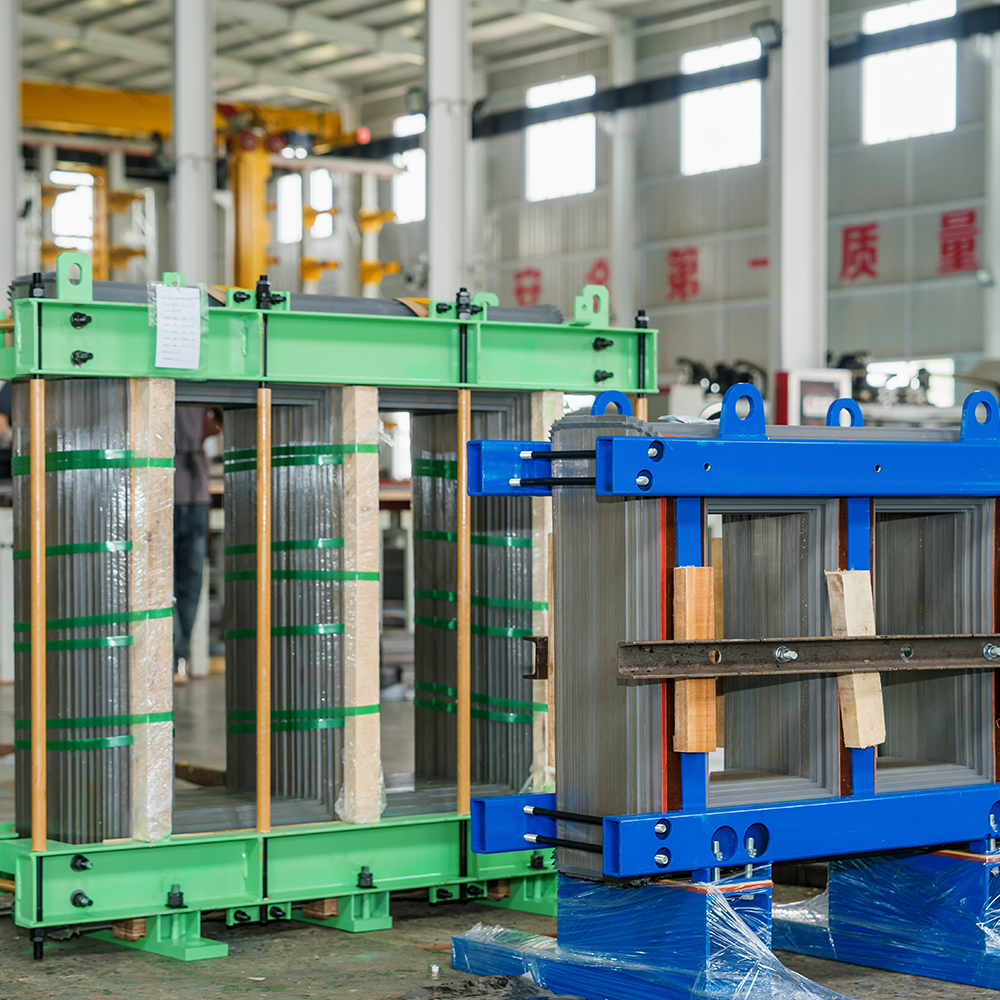

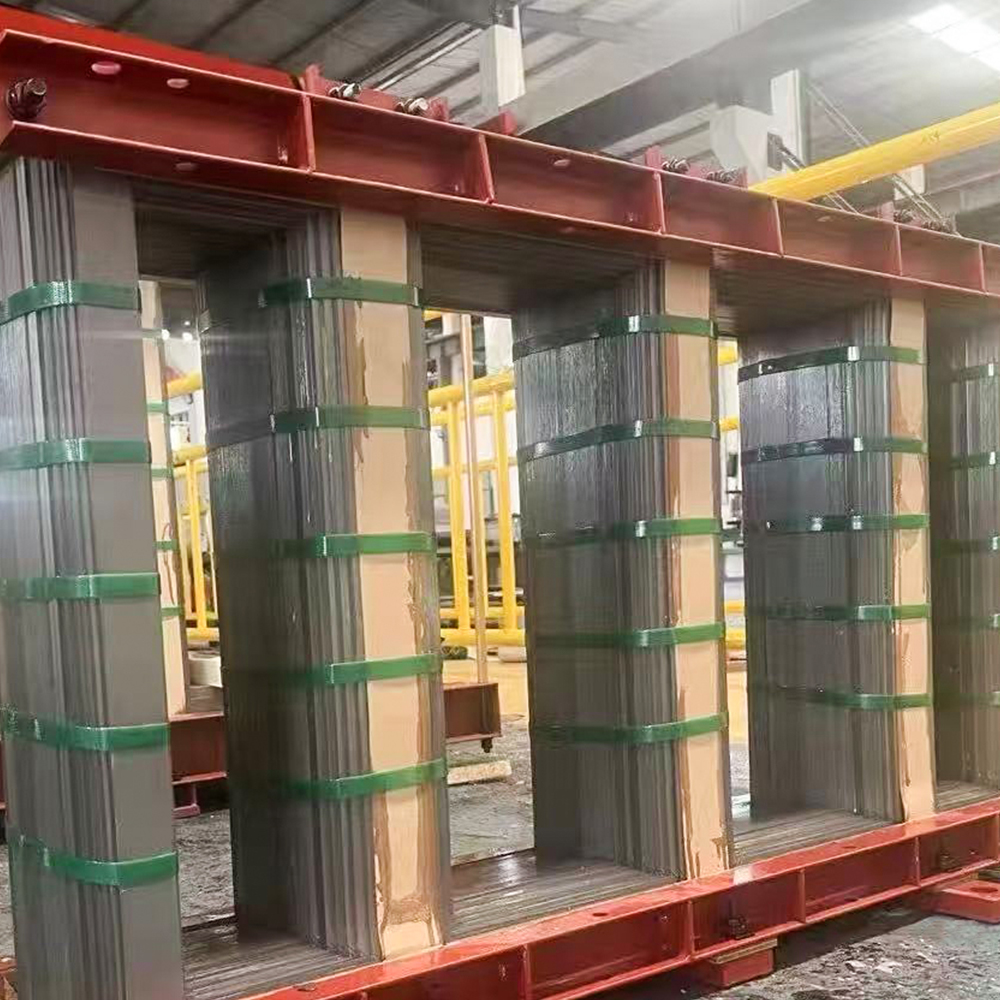

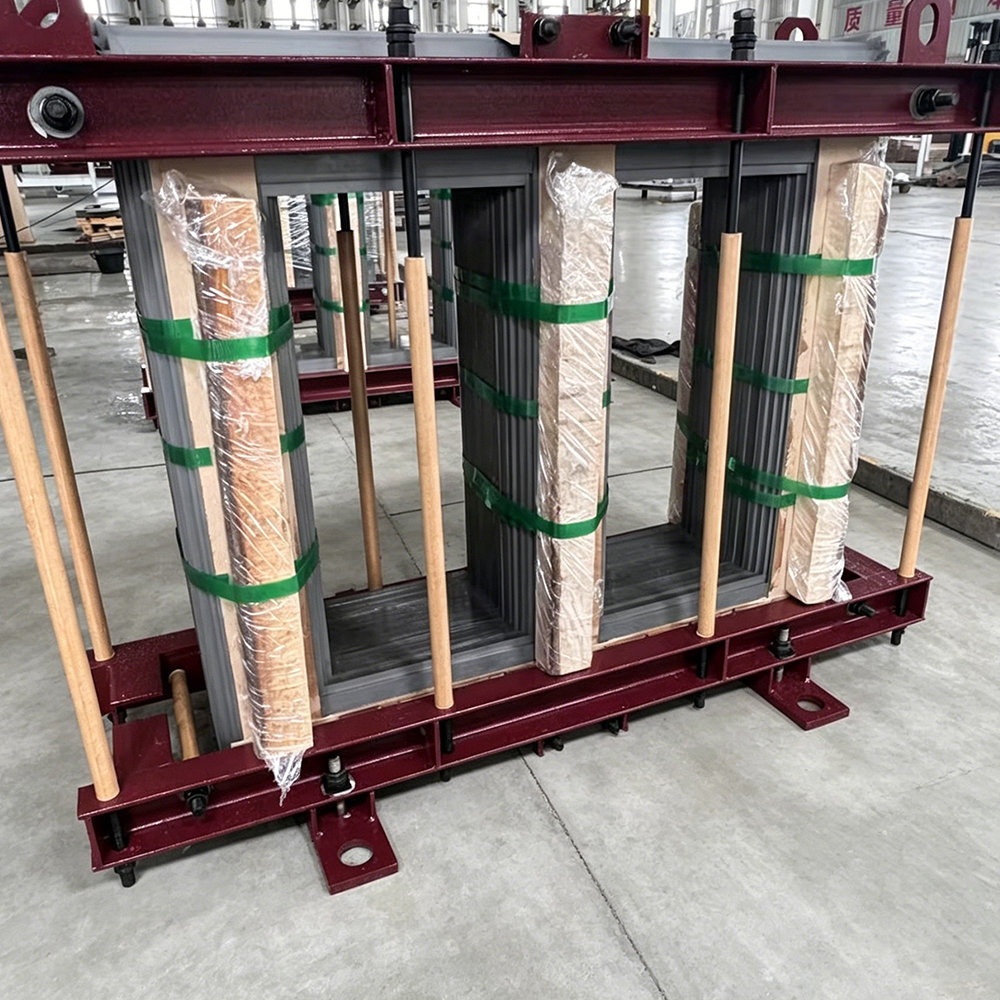

2.1 Konventionelle kornorienterede siliciumstålkerner

Denne kategori repræsenterer industristandarden for de fleste distributions- og mellemstore transformere. Kernen er konstrueret af kornorienteret siliciumstål plader, typisk med tykkelser på 0,27 mm eller 0,30 mm, som stables og fastspændes for at danne et lukket magnetisk kredsløb. Det afgørende træk ved dette design er den kontrollerede krystallografiske orientering - stålet behandles således, at den lette magnetiseringsretning flugter med rulleretningen, og derved maksimerer fluxtætheden og minimerer hysteresetab. Konventionelle kerner er bredt vedtaget på grund af deres afbalancerede ydeevne, modne produktionsprocesser og konkurrencedygtige omkostningsstruktur. Deres typiske applikationer omfatter distributionstransformatorer, industrielle nedtrapningsenheder og systemer til opsamling af vedvarende energi.

Den primære fordel ved konventionelle siliciumstålkerner ligger i deres forudsigelighed og pålidelighed. Producenter med robuste tekniske muligheder, såsom Jiangsu Jingtianxia Electric Technology Co., Ltd., har perfektioneret de præcisionsskærings- og skæreprocesser, der kræves for at opretholde snævre dimensionstolerancer og ensartede magnetiske egenskaber. Ved at anvende højpræcisionsstablings- og bindingsteknikker kontrollerer disse kerner effektivt intern spænding - en nøglefaktor til at forhindre lokal overophedning og sikre en stabil tomgangsstrømydelse. Ydermere kan tomgangstabet af disse kerner konstrueres til at opnå negativ afvigelse fra nationale standarder, hvilket giver slutbrugerne en håndgribelig reduktion i driftsudgifter i løbet af transformatorens livscyklus. Med over 46 professionelle tekniske talenter i personalet har Jiangsu Jingtianxia Electric Technology Co., Ltd. oparbejdet dyb ekspertise i at optimere denne kernetype til forskellige driftsmiljøer.

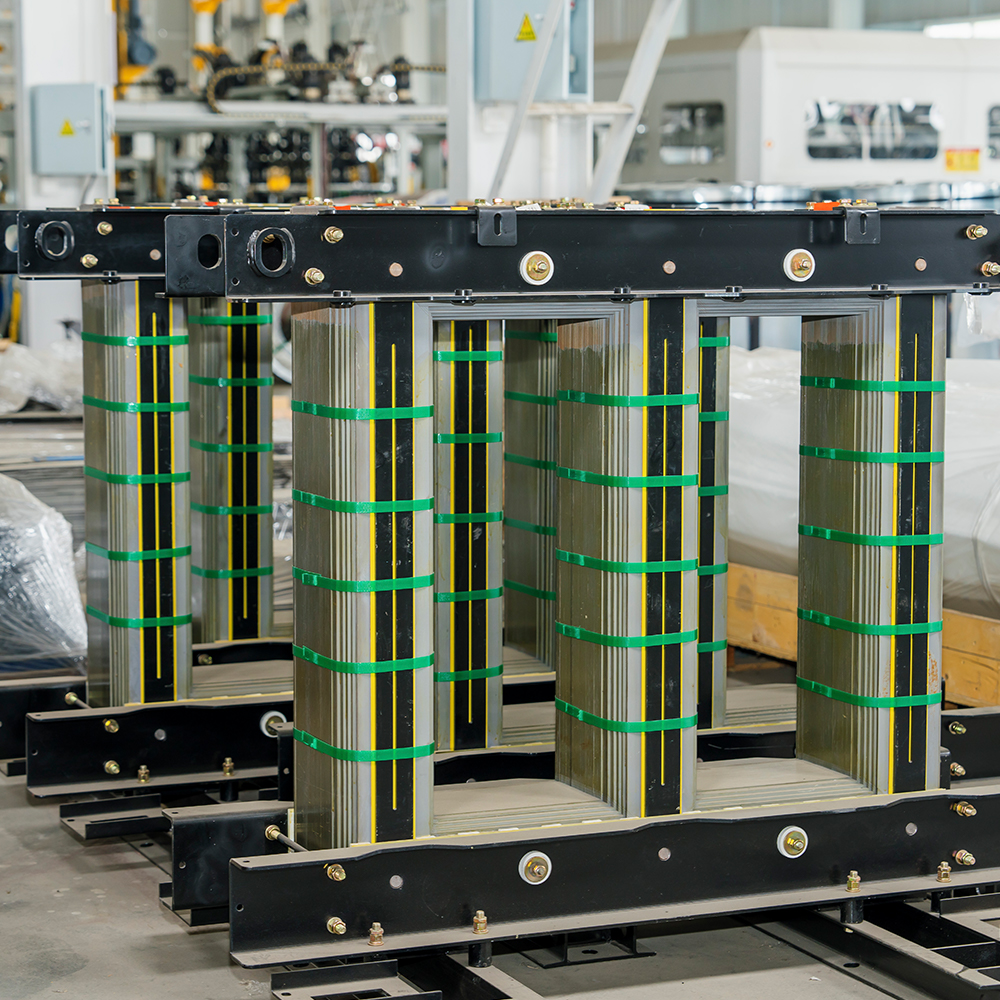

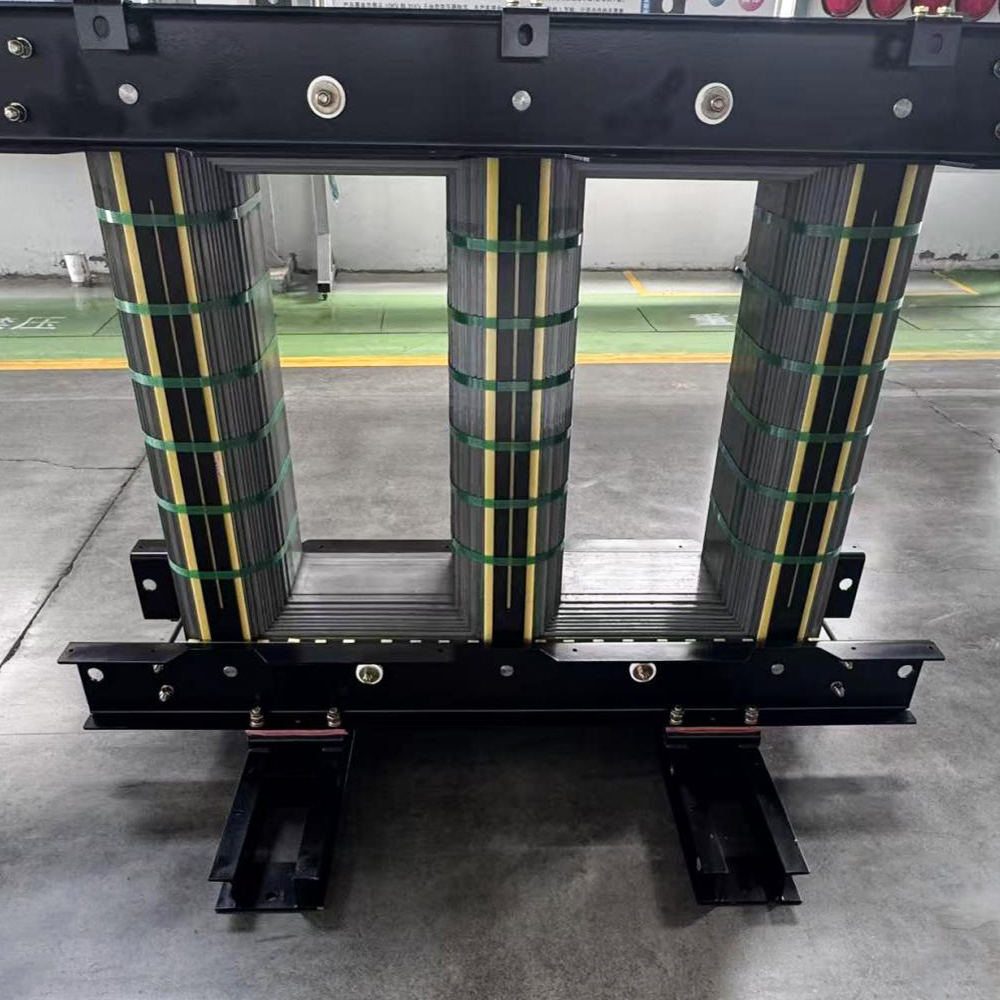

2.2 Højpermeabilitet (Hi-B) kerner

Hi-B-kerner repræsenterer et evolutionært skridt fremad i olie-nedsænket transformerkerne teknologi. Disse kerner anvender specielt forarbejdet kornorienteret stål, der udviser endnu højere magnetisk permeabilitet end konventionelle kvaliteter - ofte opnår permeabilitetsværdier, der overstiger 1,88 T ved 800 A/m. Denne forbedrede permeabilitet muliggør en reduktion af kernens tværsnitsareal for den samme fluxhåndteringskapacitet, hvilket fører til et mere kompakt transformerdesign. Det reducerede kernevolumen sænker til gengæld både materialeomkostningerne og det samlede kernetab. Hi-B-kerner foretrækkes især i højeffektive transformatorer, der skal overholde strenge regulatoriske standarder, såsom DOE 2016 eller EU Ecodesign Tier 2-krav.

En af de vigtigste differentiatorer ved Hi-B-kerner er deres overlegne ydeevne under forhold med høj fluxtæthed. Mens konventionelle kerner kan opleve hurtig mætning over 1,7 T, kan Hi-B-kvaliteter fungere effektivt op til 1,9 T, hvilket gør dem ideelle til transformere, der oplever spændingsudsving eller varierende belastningsprofiler. Deres typiske anvendelser omfatter store krafttransformatorer, træktransformatorer til jernbanesystemer og højspændingstransmissionsenheder. Jiangsu Jingtianxia Electric Technology Co., Ltd. udnytter sit avancerede intelligente kernestablingsudstyr og automatiserede produktionslinjer til at producere Hi-B-kerner med enestående dimensionsnøjagtighed og minimale fugetab. Virksomhedens forpligtelse til førsteklasses materiale sourcing - fra både indenlandske og importerede top-tier mærker - sikrer, at hver Hi-B kerne opnår stabil magnetisk ydeevne og overlegen strømstyring, og derved forbedre effektfaktoren i det tilsluttede net.

2.3 Amorfe legeringskerner

Amorfe legeringskerner udgør en radikal afvigelse fra traditionelle krystallinske siliciumståldesigns. I stedet for en almindelig atomgitterstruktur har amorfe metaller et uordnet, glaslignende arrangement, der dramatisk reducerer hysteresetab - typisk med 60% til 70% sammenlignet med konventionelt kornorienteret stål. Dette gør olie-nedsænket transformerkerne Konstrueret af amorf legering en exceptionelt energieffektiv løsning, især til transformere, der arbejder under lette eller variable belastningsforhold. Den typiske tykkelse af amorft bånd er kun 0,025 mm til 0,030 mm, hvilket også bidrager til ekstremt lave hvirvelstrømstab.

Amorfe kerner giver dog unikke produktionsudfordringer. Materialet er i sagens natur skørt og kræver specialiserede opskærings- og forskydningsprocesser for at undgå stress-inducerede brud. Derudover skal kernesamlingen håndteres med ekstrem forsigtighed for at bevare magnetiske egenskaber og forhindre ydeevneforringelse. På trods af disse udfordringer er energibesparelsespotentialet ubestrideligt - amorfe kerner kan reducere tomgangstab med op til 75 % i forhold til konventionelle designs, hvilket gør dem yderst attraktive for distributionsnetværk i landdistrikter, havvindmølleparker og smart grid-applikationer. Jiangsu Jingtianxia Electric Technology Co., Ltd. har investeret betydeligt i F&U og produktionsinfrastruktur for at overvinde disse produktionshindringer, hvilket tilbyder kunderne en pålidelig kilde til amorfe kerner af høj kvalitet understøttet af intelligente værkstedslagersystemer og automatiseret logistik. Virksomhedens evne til at levere one-stop supportløsninger til globale kunder er særligt tydelig i denne avancerede kategori.

3. Sammenlignende analyse af kerneteknologier

For at hjælpe ingeniører og indkøbsspecialister med at vælge den mest passende kernetype til deres specifikke applikationer giver følgende tabel en direkte sammenligning af nøglepræstationsindikatorer på tværs af de tre kategorier, der er diskuteret ovenfor. Alle data er baseret på typiske værdier for 50Hz distributionstransformatorer i området 100–1000 kVA.

4. Praktiske strategier til reduktion af kernetab

Ud over materialevalg er der adskillige ingeniørpraksis, der yderligere kan minimere kernetab i en olie-nedsænket transformerkerne . Disse strategier implementeres rutinemæssigt af erfarne producenter som Jiangsu Jingtianxia Electric Technology Co., Ltd. for at levere overlegen produktydelse. Nøgleforanstaltninger omfatter:

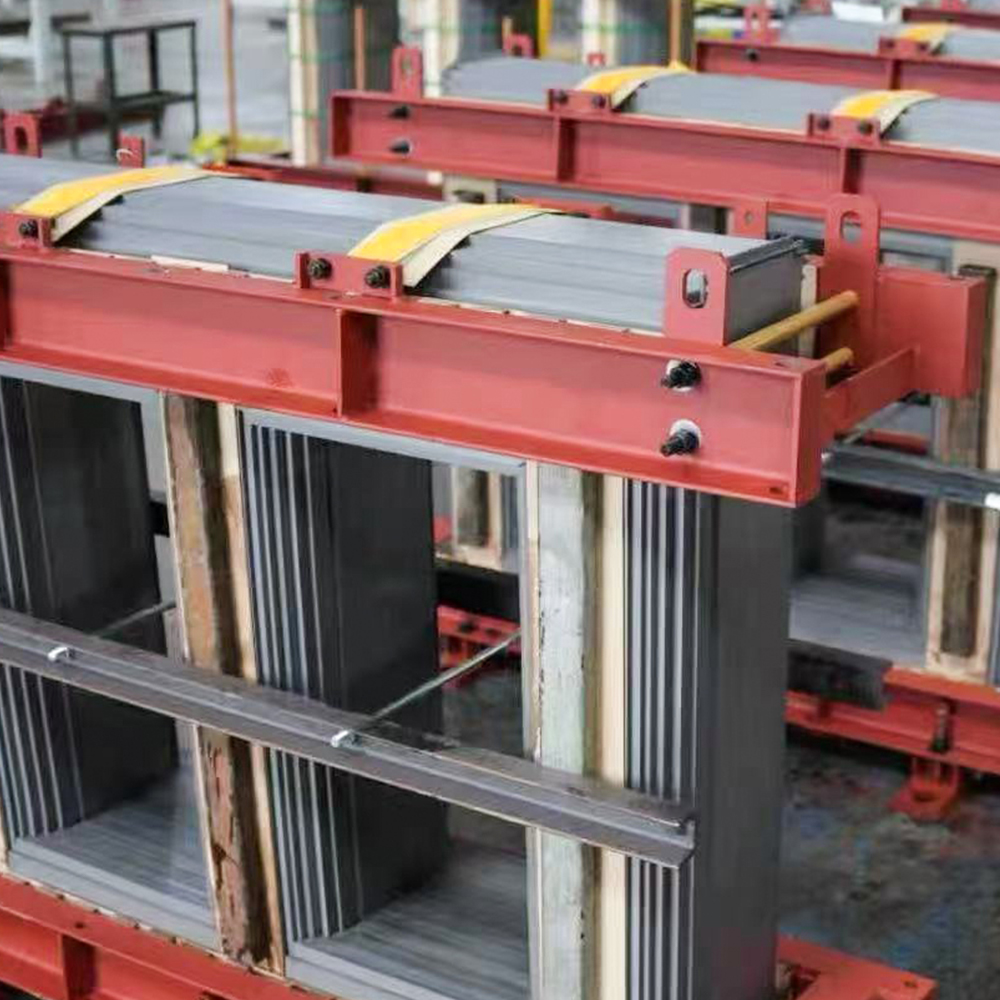

• Optimeret trin-lap fugekonstruktion – Reduktion af ledmodvilje og magnetisk fluxkant, som direkte sænker lokale tab.

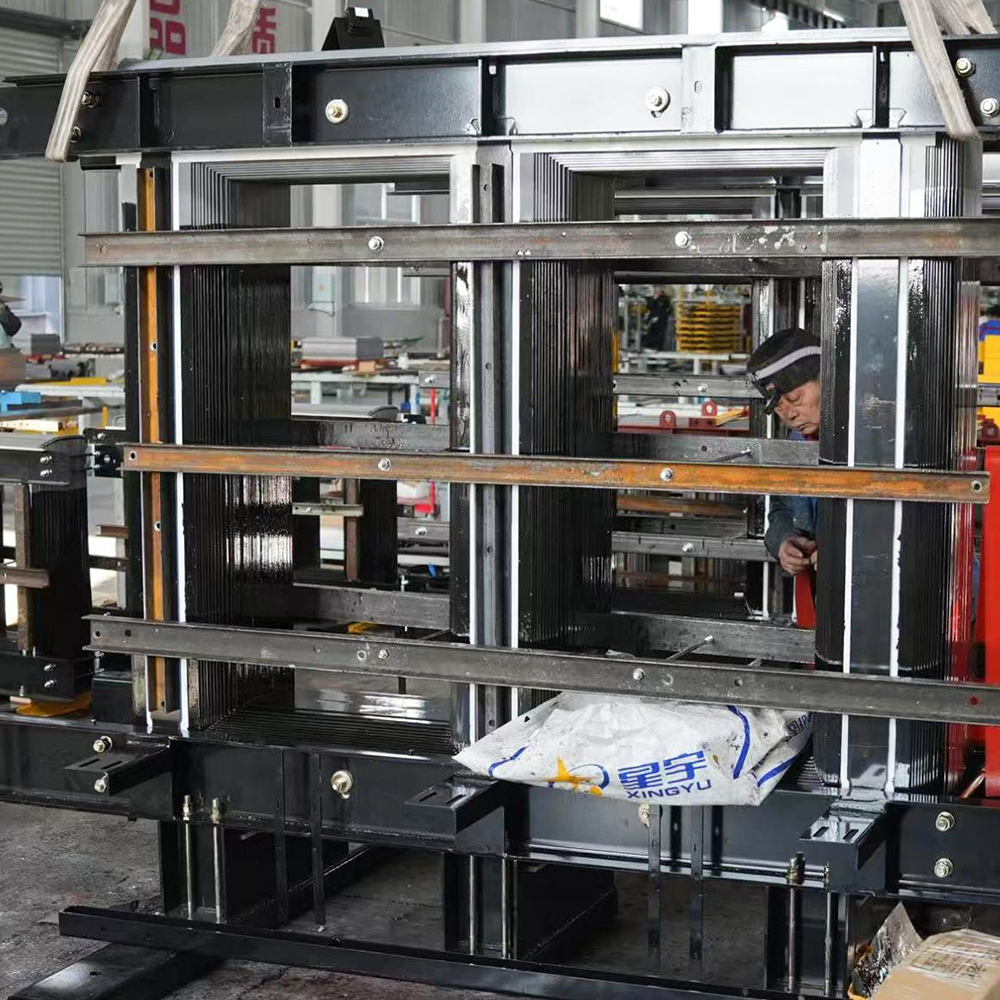

• Præcisionsstabling og indbinding – Sikring af ensartet trykfordeling over kernestakken for at afbøde intern stress og vibrationsinducerede tabsforøgelser.
• Streng kontrol med grathøjden – Opretholdelse af spalte- og skærekvalitet for at forhindre kortslutninger mellem laminering, der forstærker hvirvelstrømme.
• Kerneudglødning efter skæring – Aflastning af resterende spændinger introduceret under fremstillingen og genvinder derved magnetisk permeabilitet.
• Korrekt jording af kernen – Forebyggelse af flydende potentiale og cirkulerende jordstrømme, der bidrager til yderligere herreløse tab.

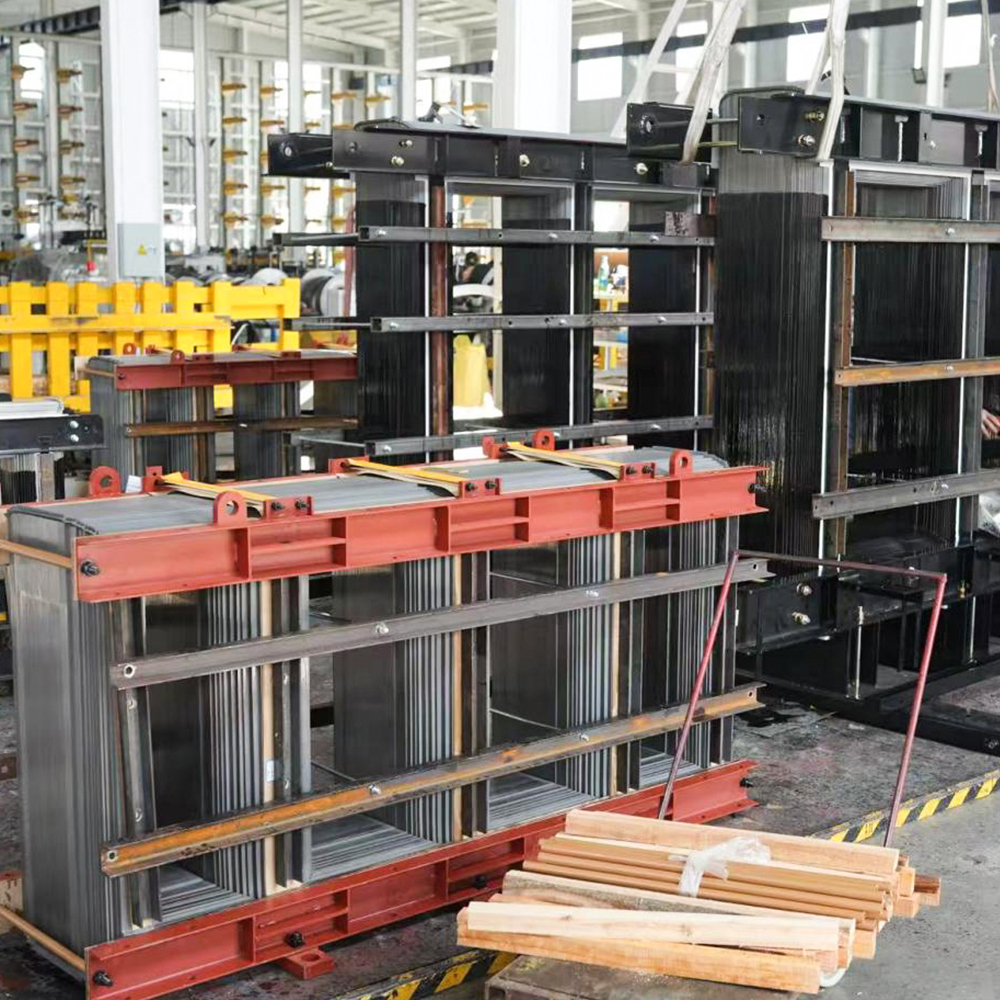

Integrationen af ​​disse teknikker kræver både avanceret maskineri - såsom intelligente tværgående skæremaskiner og automatiserede samlebånd - og erfaren teknisk overvågning. Jiangsu Jingtianxia Electric Technology Co., Ltd. udmærker sig på dette domæne, idet de har implementeret intelligente værkstedslagresystemer, der sikrer sporbarhed og konsistens på tværs af alle produktionsbatcher. Virksomhedens one-stop understøttende løsninger omfatter ikke kun kernefabrikation, men også hele spektret af efterbehandling, kvalitetsinspektion og logistik, og leverer derved uovertruffen værdi til globale elindustrikunder.

5. Ofte stillede spørgsmål

Q1: Hvad er forskellen mellem konventionelle siliciumstålkerner og amorfe kerner med hensyn til tabsadfærd?

Konventionelle siliciumstålkerner udviser moderat hysterese og hvirvelstrømstab på grund af deres krystallinske struktur og typiske lamineringstykkelse på 0,27-0,30 mm. Amorfe kerner har derimod et ikke-krystallinsk atomarrangement, der næsten eliminerer hysteresetab, og deres ekstremt tynde bånd (0,025 mm) reducerer drastisk hvirvelstrømtab. Som følge heraf kan amorfe kerner opnå tomgangstab, der er 60-75 % lavere end konventionelle designs, selvom de kommer med højere materialeomkostninger og strengere håndteringskrav.

Q2: Hvordan sikrer Jiangsu Jingtianxia Electric Technology Co., Ltd. lavt kernetab i sine produkter?

Jiangsu Jingtianxia Electric Technology Co., Ltd. anvender en flerstrenget tilgang: indkøb af premium kornorienteret siliciumstål fra førende indenlandske og internationale mærker, ved at bruge højpræcisionsskærings- og skæreudstyr, implementere streng kvalitetskontrol på alle trin og anvende avancerede stablings- og bindingsteknikker for at minimere intern stress. Deres tomgangstab kan konsekvent opnå negativ afvigelse fra nationale standarder, og deres automatiserede produktionslinjer sikrer repeterbarhed og skalerbarhed for store mængder ordrer.

Q3: Kan en olie-nedsænket transformerkerne eftermonteres eller opgraderes for at reducere tab?

I de fleste tilfælde er udskiftning af en eksisterende kerne ikke økonomisk praktisk på grund af det omfattende redesign, der kræves til viklingsafstande, tankdimensioner og køleveje. Forsyningsselskaber vælger dog ofte kerneudskiftning under større renoveringer eller ved opgradering til højere effektivitetsstandarder. Til nye installationer er det den mest effektive strategi at vælge en kerne med lavere tabskarakteristika – såsom Hi-B eller amorfe kvaliteter – fra en velrenommeret leverandør som Jiangsu Jingtianxia Electric Technology Co., Ltd.

Q4: Hvilken rolle spiller kernetab i de samlede ejeromkostninger for en transformer?

Kernetab bidrager direkte til transformatorens tomgangstab, som opstår 24/7 i hele udstyrets driftslevetid. Over en typisk 25-30 års levetid kan de kumulative energiomkostninger ved kernetab konkurrere med eller endda overstige transformatorens oprindelige købspris. Derfor skal du investere i en højere effektivitet olie-nedsænket transformerkerne – selv ved en moderat forhåndspræmie – giver ofte et positivt investeringsafkast inden for 3-5 år efterfulgt af årtiers vedvarende opsparing.

Q5: Hvordan påvirker tykkelsen af ​​siliciumstål kernetabet i olienedsænkede transformere?

Tyndere stållamineringer, såsom 0,23 mm versus 0,30 mm, reducerer hvirvelstrømtabskomponenten, fordi den cirkulerende strømvejslængde forkortes, og den elektriske modstand mellem lamineringerne er højere. Tyndere stål øger imidlertid også fremstillingskompleksiteten og omkostningerne. Den optimale tykkelse afhænger af måltabsniveauet og transformerens nominelle frekvens. Til standard 50/60Hz-applikationer tilbyder 0,27 mm en afbalanceret afvejning, mens 0,23 mm foretrækkes til ultra-højeffektive designs.

Afslutningsvis kernetab i en olie-nedsænket transformerkerne er et mangefacetteret fænomen styret af materialeegenskaber, geometrisk design og fremstillingspræcision. Med fremkomsten af ​​avancerede kornorienterede stål og amorfe legeringer kombineret med state-of-the-art produktionsteknologier rykker industrien støt grænserne for, hvad der er opnåeligt. Producenter kan lide Jiangsu Jingtianxia Electric Technology Co., Ltd. stå i spidsen for denne udvikling og tilbyde en omfattende portefølje, der spænder fra konventionelle siliciumstålkerner til næste generations amorfe løsninger. Ved at udnytte deres dybe tekniske ekspertise, intelligente produktionssystemer og urokkelige forpligtelse til kvalitet, giver de den globale energisektor mulighed for at bygge mere effektiv, pålidelig og bæredygtig energiinfrastruktur. For dem, der søger at optimere transformatorydelsen, er forståelsen af ​​kernetab – og valg af den rigtige kernepartner – et uundværligt skridt mod langsigtet operationel excellence.
